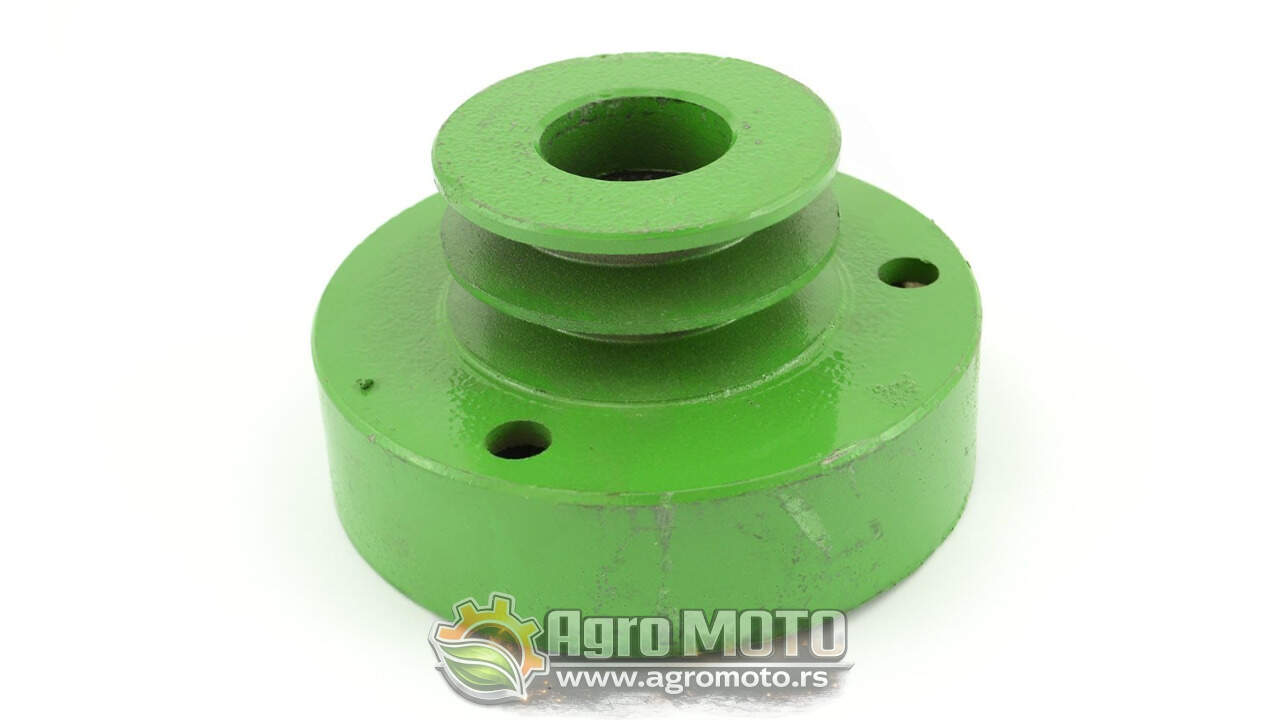

Remenica sa kvačlom centirfugalna za vibro žabu fi 20 mm

Remenica sa centrifugalnim kvacilom za vibro zabu i vibro plocu – precnik radilice 20mm, spoljni precnik 120mm

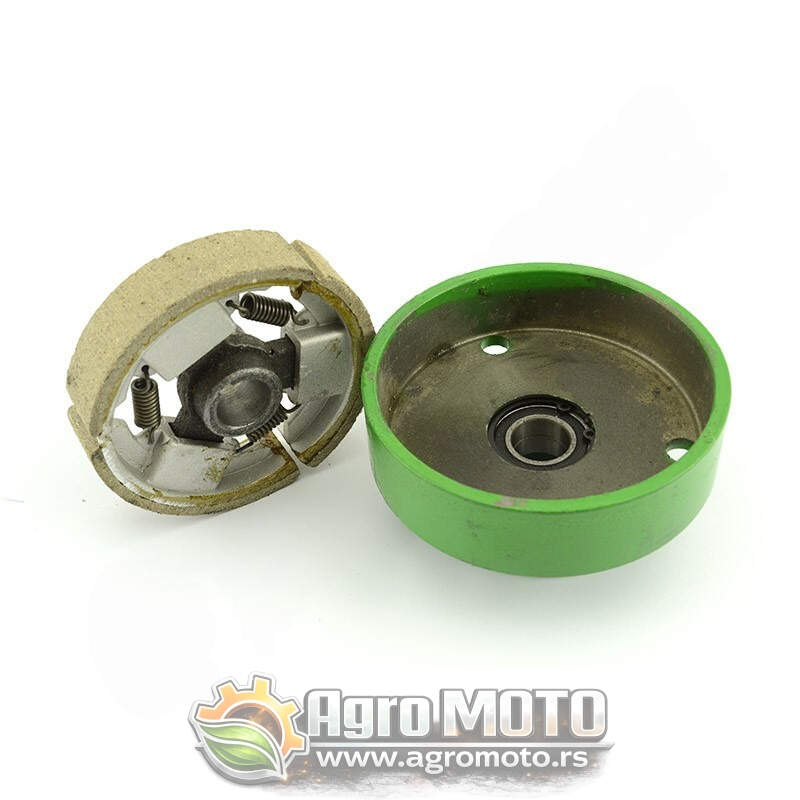

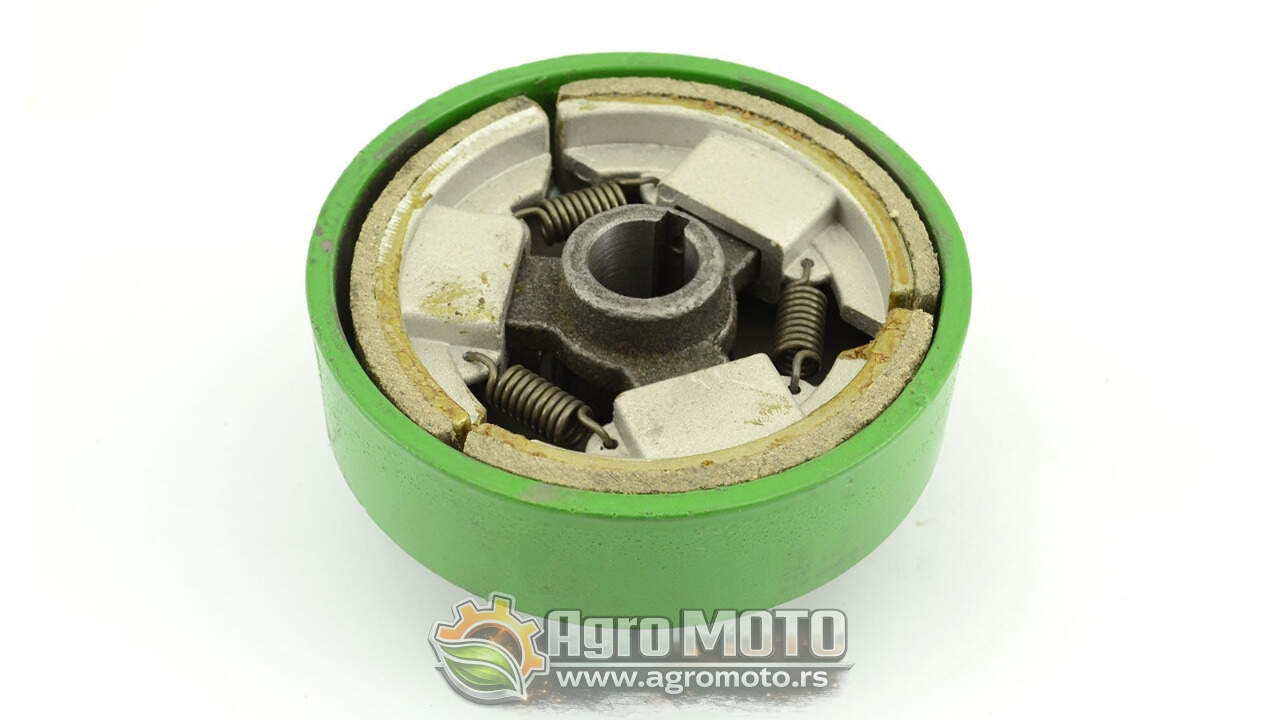

Remenica sa centrifugalnim kvacilom za vibro zabu i vibro plocu precnika radilice 20 mm zamenski je deo koji prenosi snagu motora na vibracioni mehanizam masine — i kljucna je karika u celom sistemu. Kada ovo kvacilo otkaze, masina ili uopste ne vibrira ili vibrira samo povremeno i nepravilno, sto cini radove nabijanja potpuno neefikasnim. Ovaj set dolazi kao kompletna jedinica: centrifugalna papuca sa tri fjeder-opruge i remenica (korpa kvacila) spoljnog precnika 120 mm, unutrasnjeg precnika 109 mm, sa ugradnjom na radilicu precnika 20 mm. Radi se o zamenskom delu koji odgovara zamenskoj sifri Willtek W110-10A i direktno zamenjuje originalno kvacilo na motorima Honda GX 200 i nizom kineskih motora 168F/170F iste klase koji se ugradjuju u vibro zabe i vibro ploce. Ugradnja ne zahteva specijalni alat i moze je obaviti svaki serviser u roku od 30 minuta.

Centrifugalno kvacilo na vibro zabi ili vibro ploci funkcionise na principu centrifugalne sile — pri niskim obrtajima (prazni hod) papuce su uvucene i masina ne vibrira, a kada motor dostigne radne obrtaje, papuce se centrifugalnom silom izbacuju prema spolja i hvataju unutrasnji zid remenice, prenosecisnagu na vibracioni mehanizam. Ovaj princip radi bez ikakve rucne kontrole i obezbeduje plocat i predvidiv prenos snage bez trzanja pri svakom pokretanju masine.

Tehnicke specifikacije

• Spoljni precnik remenice (korpe): 120 mm
• Unutrasnji precnik remenice: 109 mm
• Precnik radilice (otvor za ugradnju): 20 mm
• Tip remena: V-remen profil A
• Broj papuca kvacila: 3 papuce sa oprugama
• Materijal papuca: Azbest-free frikcionih materijal
• Materijal remenice: Liveno gvozdze, zastita od korozije
• Zamenski naziv: Willtek W110-10A
• Ugradnja: Direktna zamena na motore sa radilicom precnika 20 mm

Kompatibilni modeli vibro zaba i vibro ploca

Honda motori:
Kvacilo je kompatibilno sa svim vibro zabama i vibro plocama koji koriste motor Honda GX 120, Honda GX 160 i Honda GX 200 sa radilicom precnika 20 mm — sto obuhvata ogromnu vecinu vibro masina na trzistu. Honda GX 200 sa radilicom 20 mm je jedan od najrasirenijih agregata za vibro nabijace u klasi od 60 do 120 kg.

Kineski motori:
Kvacilo se takodjer ugraduje na sve vibro masine sa kineskim benzinskim motorima oznake 168F i 170F zapremine 196–210 cc i radilicom precnika 20 mm. Ovi motori opremaju vecinu kineskih vibro ploca i vibro zaba u srednjem cenovnom razredu, a nalaze se pod razlicitim brendovima: Villager, AGM, DV i dr.

Vibro ploce (nabijaci):
Vibro ploce sa motorima Honda GX 120 / GX 160 / GX 200 i 168F / 170F motorima u kategoriji od 60 do 120 kg nosivosti: Wacker VP1340, Wacker VP1350, Masalta MF90, Masalta MF120, MSW 90kg, MSW 120kg i svi slicni modeli sa radilicom precnika 20 mm.

Vibro zabe (nabijaci za rovove):
Vibro nabijaci (zabe) koji koriste motore sa radilicom 20 mm i V-remen pogon centrifugalnog kvacila: svi modeli vibro zaba sa Honda GX 120, GX 160 i GX 200 motorom, kao i kineske vibro zabe sa motorima 168F i 170F.

Za ostale delove vibro ploca i vibro zaba pogledajte kompletnu kategoriju delova za vibro nabijace na agromoto.rs.

Kako prepoznati da centrifugalno kvacilo treba zamenu

• Masina ne vibrira pri radu — motor radi normalno, ali vibracioni mehanizam se ne okece; papuce su istrosene i ne hvataju korpu kvacila
• Vibracija je nepravilna ili povremena — kvacilo klizi pri prenosu snage zbog istrosenih frikcionih papuca ili slabih opruga
• Karakteristicno klizanje i miris zagrejanog friccionog materijala — papuce kliznaju po unutrasnjem zidu korpe umesto da je cvrsto drze
• Masina vibrira i na praznom hodu motora — lom ili istezanje opruga uzrokuje prerano aktiviranje kvacila
• Vidljivo trosenje ili pucanje papuca pri vizuelnom pregledu — papuce su istrte do metalne podloge ili su fizicki raspuknute
• Klopotanje ili tutnjava iz predela kvacila — ostecen lezaj u korpi kvacila ili olabavjena navrtka na radilici

Istroseno centrifugalno kvacilo ne treba odlagati na popravku — masina sa klizajucim kvaclom ne obavlja posao kako treba, a zagrevanje od klizanja moze oštetiti i samu korpu kvacila i radilicu motora. Zamena cele jedinice (papuca + korpa) u jednom zahvatu je uvek pouzdanije resenje od zamene samo papuca.

Zamena centrifugalnog kvacila na vibro zabi ili vibro ploci

1. Ugasite masinu i sacekajte da se motor ohladi — navrtka kvacila na vrucoj radilici moze biti teska za odvrtanje
2. Skinite poklopac kvacila (obicno 2–4 vijka) i pristupite sklopu kvacila
3. Skinite V-remen sa remenice — remen je laksi za skidanje ako popustite napon pre nego sto odvrtnete navrtku radilice
4. Odvrnite centralnu navrtku radilice — navoj je standardni desni (odvija se u smeru suprotnom od kazaljke na satu)
5. Skinite papucu kvacila sa radilice — moze biti potreban puler radilice ako je cvrsto sela
6. Skinite korpu kvacila sa gumba ili prirubnce
7. Montirajte novu korpu i novu papucu sa oprugama na radilicu, zategnitе navrtku na propisni momenat
8. Navucite V-remen i zategnite ga, montirajte poklopac kvacila
9. Pokrenite masinu i proverite pravilno aktiviranje kvacila pri radnim obrtajima

Cesta pitanja o remenici sa centrifugalnim kvaclom za vibro zabu

Da li ovo kvacilo odgovara i vibro ploci i vibro zabi?
Da — svaka vibro masina (i ploce i zabe) koja koristi motor sa radilicom precnika 20 mm i V-remen pogon cenrifugalnog kvacila moze koristiti ovaj set. Kljucni parametar je precnik radilice (20 mm) i tip remena (profil A).

Da li treba menjati ceo sklop ili samo papuce?
Preporucuje se zamena celog sklopa — papuca i korpe zajedno. Korpa se troši iznutra usled dugotrajnog klizanja papuca i moze imati neravnomerno habanje koje novo kvacilo ne moze da kompenzuje. Zamena celog seta je pouzdanija i dugorocno isplativija.

Koji tip V-remena ide uz ovo kvacilo?
Uz remenicu spoljnog precnika 120 mm i unutrasnjeg precnika 109 mm koristi se standardni V-remen profila A. Tacna duzina remena zavisi od modela masine i polozaja motora — proverite dimenzije na postojecem remenu pre narudzbine.

Na kojim obrtajima se kvacilo aktivira?
Centrifugalno kvacilo sa standardnim oprugama aktivira se (zahvata) na obrtajima izmedju 1500 i 2500 o/min, u zavisnosti od tvrdoce opruga. To znaci da masina miruje na praznom hodu motora (oko 1000–1200 o/min) i pocinje da vibrira tek kada se motor ubrzva do radnih obrtaja.

Da li je tezak ugradnja ovog kvacila?
Nije — ugradnja ne zahteva specijalni alat osim standardnog kljuca za vijke i eventualno puler radilice ako je staro kvacilo cvrsto selo. Iskusan korisnik ili serviser zamenu obavlja za 20 do 30 minuta.
