Elektronika (bobina) trimera za Stihl FS 38 45 55

Elektronika (bobina) trimera Stihl FS 38 45 55

Trimer se odjednom ugasi u radu, teško pali na hladno ili primetite da varnica na svećici postaje sve slabija? Kada elektronska bobina paljenja kod Stihl FS 38, FS 45 i FS 55 počne da otkazuje, simptomi su podmukli jer motor često još uvek "pokušava" da radi, samo sa sve nepouzdanijim paljenjem, sve dok potpuno ne prestane da hvata varnicu.

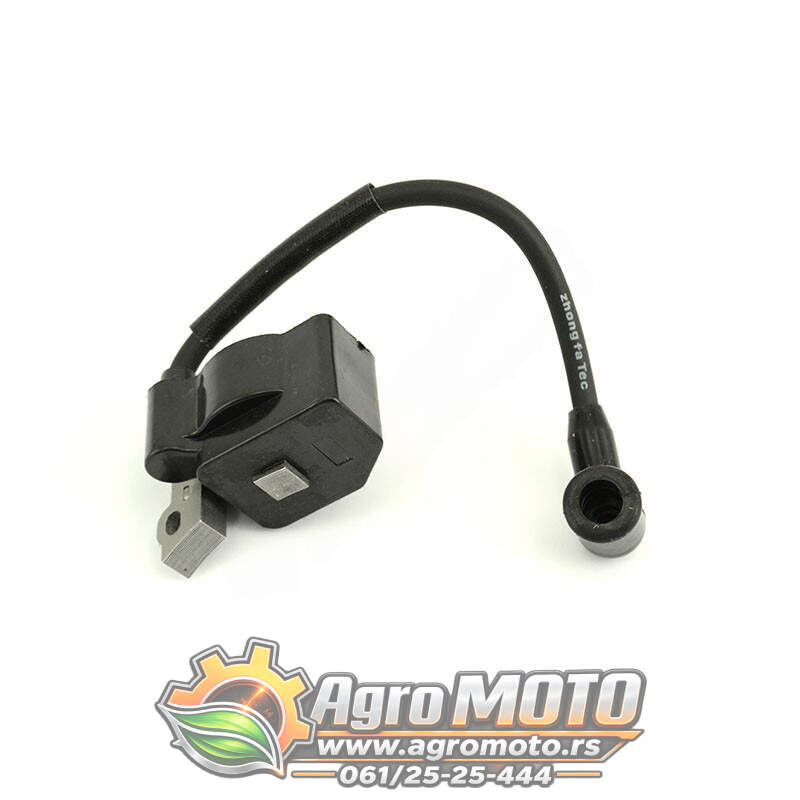

Ova elektronika, poznata i kao modul paljenja ili bobina, sa OEM oznakom 4140 400 1300, je namenski deo za Stihl FS 38, FS 45 i FS 55 trimere sa KM55 motorskom bazom, i zadužena je za generisanje visokog napona potrebnog da svećica proizvede varnicu u pravom trenutku ciklusa sagorevanja.

Tehničke specifikacije i karakteristike

• OEM oznaka: 4140 400 1300 (poznate i zamenske oznake: 4140 400 1308, 4140 1303A, 4140 1306A)
• Tip: elektronski modul paljenja (CDI bobina) sa spoljnim navojem za svećicu
• Motor: Stihl KM55 baza (2-mix / jednocilindrični dvotaktni motor)
• Napon: visokonaponski izlaz za pouzdano paljenje smeše u punom opsegu obrtaja
• Montaža: fiksira se na kućište zamajca, magneti prolaze pored jezgra bobine bez fizičkog kontakta

Princip rada i zašto je razmak magnet-bobina presudan

Elektronski modul paljenja radi na principu indukcije, gde permanentni magneti ugrađeni u zamajac motora prolaze u neposrednoj blizini gvozdenog jezgra bobine pri svakom obrtaju, indukujući primarni napon koji se zatim transformiše u sekundarni, visokonaponski impuls prema svećici. Ova indukcija je izuzetno osetljiva na fizičku udaljenost između magneta i jezgra bobine, jer i minimalna devijacija menja jačinu induktovanog napona.

Kod motora sa Stihl 2-mix tehnologijom ili standardnom KM55 bazom, razmak između zamajca i bobine mora biti precizno podešen, obično u opsegu od 0,2 do 0,3 mm, jer prevelik razmak daje preslabu varnicu za pouzdano paljenje pod opterećenjem, dok premali razmak rizikuje fizički kontakt i mehaničko oštećenje jezgra bobine.

Simptomi kvara i savet servisera iz prakse

Pre nego što zaključite da vam treba nova elektronika, obavezno proverite razmak između magneta zamajca i jezgra bobine folijom odgovarajuće debljine, jer je nepravilan razmak najčešći uzrok slabe ili nepostojeće varnice, a ne uvek sama bobina. Ako je razmak ispravan, a varnica i dalje slaba ili je nema, tek tada je bobina definitivno neispravna i zahteva zamenu.

Čest scenario u radionici je trimer koji radi normalno dok je hladan, ali se gasi nakon petnaestak minuta rada kada se motor zagreje. Ovo je klasičan znak da izolacija unutar bobine ima mikroprsline koje propuštaju struju tek kada se materijal termalno raširi, pa test na hladnom motoru neće otkriti problem, već je neophodno testirati bobinu multimetrom nakon što motor dostigne radnu temperaturu.

Ako trimer sporadično gubi varnicu samo pri višim obrtajima, a radi ispravno na leru, uzrok je često oštećen kabl visokog napona unutar samog tela bobine, a ne modul elektronike sam po sebi. Pre zamene cele bobine, proverite i stanje kabla i kapice svećice, jer je to jeftinija i brža intervencija koja ponekad rešava identičan simptom.

Nikada ne testirajte bobinu tako što ćete izvaditi svećicu i osloniti je na masu motora dok povlačite starter, jer to opterećuje modul naponskim udarom bez normalnog opterećenja kompresije, i može trajno oštetiti elektroniku koja je do tog trenutka bila ispravna.

Kompatibilnost uređaja i OEM oznake

• Stihl FS 38
• Stihl FS 45
• Stihl FS 55

Napomena: ista elektronika sa OEM oznakom 4140 400 1300 se prema podacima proizvođača ugrađuje i u srodne KM55 bazirane uređaje (FC55, FS46, HL45, HS45), ali kupci koji poseduju Stihl FS 38, 45 ili 55 trimer mogu bezbedno naručiti ovaj deo bez dodatne provere motorskog broja.

Povezani delovi i preporuka za održavanje

Prilikom zamene elektronike, obavezno proverite i stanje svećice na vašem Stihl FS 38 ili srodnom modelu, jer stara, zauljena ili pohabana svećica direktno opterećuje novu bobinu i skraćuje njen radni vek. Proverite i karburator trimera, jer nepravilna smeša goriva i vazduha izaziva pregrevanje motora koje ubrzano troši izolaciju unutar elektronskog modula paljenja na Stihl FS 55 i srodnim uređajima.

Najčešća pitanja

Koji je tačan razmak između magneta zamajca i bobine?
Obično između 0,2 i 0,3 mm. Proverite tačnu vrednost u servisnom uputstvu za vaš model, jer nepravilan razmak je najčešći uzrok slabe varnice, ne uvek sama bobina.

Zašto trimer radi hladan, a gasi se kada se zagreje?
Najčešće zbog mikroprslina u izolaciji bobine koje propuštaju struju tek nakon termalnog širenja materijala. Test na hladnom motoru neće otkriti ovaj kvar.

Da li je OEM oznaka 4140 400 1300 ista za sve tri modela?
Da. Ova elektronika je identična za Stihl FS 38, FS 45 i FS 55, jer svi koriste istu KM55 motorsku bazu.

Da li mogu sam da proverim da li je bobina neispravna?
Da, multimetrom se mogu izmeriti otpornost primarnog i sekundarnog namotaja prema fabričkim vrednostima. Bezbednije je proveriti razmak magnet-jezgro pre nego što posumnjate na samu bobinu.

Da li nepravilna smeša goriva utiče na vek trajanja bobine?
Da, indirektno. Pregrevanje motora usled loše smeše ubrzano degradira izolacioni materijal unutar bobine i skraćuje njen radni vek.
