Ležaj radilice Tomos APN 4 6203/10 17x40x10 mm

Ležaj radilice 6203/10 17x40x10 mm za APN 4 A3 T 4 T 12 T 14 MP 500 Laura

Radilica na starijem Tomos motoru ima bočni zazor, motor pod opterećenjem brunda ili semering ponovo curi iako ste ga tek menjali? Uzrok je vrlo često istrošen ležaj radilice, a ne sam semering, pa je pravi potez servis kompletne motorne grupe za Tomos.

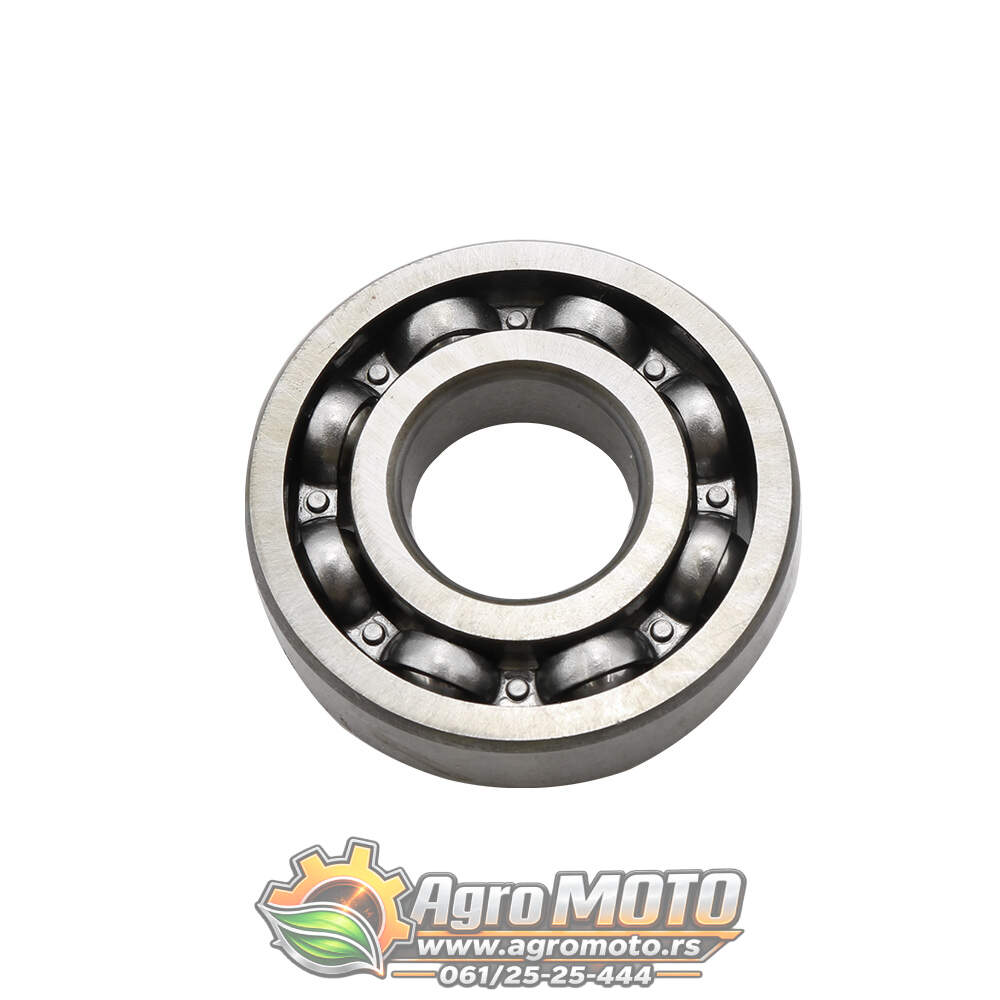

Ležaj 6203/10 17x40x10 mm je jednoredni kuglični ležaj koji drži radilicu centriranom u kućištu. Tačno ovu širinu od 10 mm traže stariji Tomos motori, pa je ne treba mešati sa standardnim ležajem 6203 širine 12 mm.

Tehničke specifikacije i karakteristike

• Oznaka: 6203/10, poznata zamenska oznaka L17
• Unutrašnji prečnik: 17 mm
• Spoljašnji prečnik: 40 mm
• Širina: 10 mm
• Tip: jednoredni kuglični ležaj radilice
• Namena: dvotaktni Tomos motori starijeg tipa

Simptomi kvara i savet servisera iz prakse

Pomerite radilicu rukom levo i desno i okrenite je bez klipa i klipnjače. Ako oseća zazor, hrapavost ili nejednak otpor, ležaj je istrošen i treba ga menjati u paru.

Istrošen ležaj ostavlja radilicu van centra, pa se magnet pri radu ljulja, motor vibrira i semering na strani kvačila izbacuje ulje. Tada nov semering sam ne rešava problem, jer se iznova troši na neispravnom dosedu.

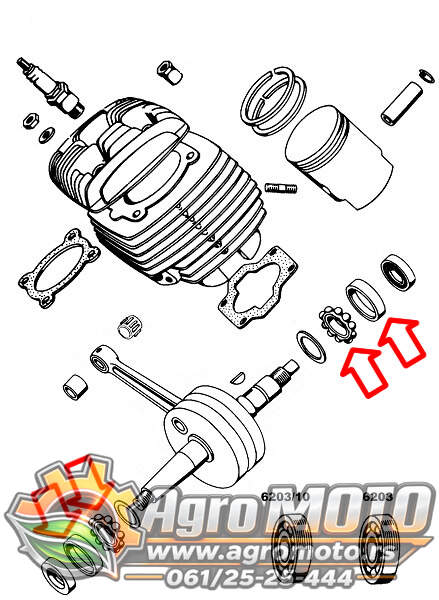

Izmerite širinu starog ležaja pre poručivanja. APN 4 starog tipa koristi ležaj 6203/10 širine 10 mm, dok APN 6, ATX 50 i BT 50 nose ležaj 6203 širine 12 mm.

Pri utiskivanju pritiskajte samo prsten koji ulazi u sedište: spoljašnji kada ide u kućište, unutrašnji kada ide na osovinu radilice. Udar preko kuglica ostavlja tragove u stazama i ležaj počinje da šumi u prvim kilometrima.

Ležaj menjajte zajedno sa semeringima iz seta ležajevi i semerinzi radilice Tomos APN 4. To su semerinzi 17x35x7 i 20x35x7, prema setovima koji se nude za ovaj motor.

Kompatibilnost uređaja i OEM oznake

• Tomos APN: APN 4 (1973–1982)
• Tomos Automatik: A3 (1975–1985), A3 (1986–1989)
• Tomos T serija: T 4 60, T 12 50, T 14 50
• Tomos ostali modeli: MP 500, Kaišar Laura 50

Za svaki od ovih modela dostupni su i ostali delovi motorne grupe i delovi prenosa.

Povezani delovi i preporuka za održavanje

Kad je kućište otvoreno, proverite i dihtunge za Tomos motore, jer se stara zaptivka posle rastavljanja retko zaptiva. Uz ležaj pogledajte i komplet ležajeva i semeringa radilice, koji zamenjuje sve istrošene komade u jednom koraku.

Ako radite i ostale delove motora, pogledajte motornu grupu i prenos u ponudi za Tomos.

Najčešća pitanja

Koje su dimenzije ležaja 6203/10?
17x40x10 mm. Unutrašnji prečnik je 17 mm, spoljašnji 40 mm, a širina 10 mm.

Da li ležaj 6203 širine 12 mm može da zameni 6203/10?
Ne. Širina 12 mm ne odgovara sedištu koje traži ležaj širine 10 mm.

Da li se menjaju oba ležaja radilice istovremeno?
Da. Radilica leži na dva ležaja, a jedan istrošen ležaj brzo troši i drugi.

Da li uz ležaj treba menjati i semeringe?
Da. Semering koji je radio uz zazor u ležaju gubi zaptivnu usnu i propušta falš vazduh ili ulje.

Kako se prepoznaje istrošen ležaj radilice?
Po bočnom zazoru i hrapavosti pri okretanju radilice. Uz to se pojavljuje vibracija motora i curenje semeringa.

Za koje Tomos modele odgovara ovaj ležaj?
Za APN 4, A3, T 4, T 12, T 14, MP 500 i Kaišar Laura, prema listi kompatibilnosti.
