Viljuška menjača Tomos APN

Viljuška menjača Tomos APN 4 APN 6 APN 7 T14 T15 E90 ATX BT50 Alpino

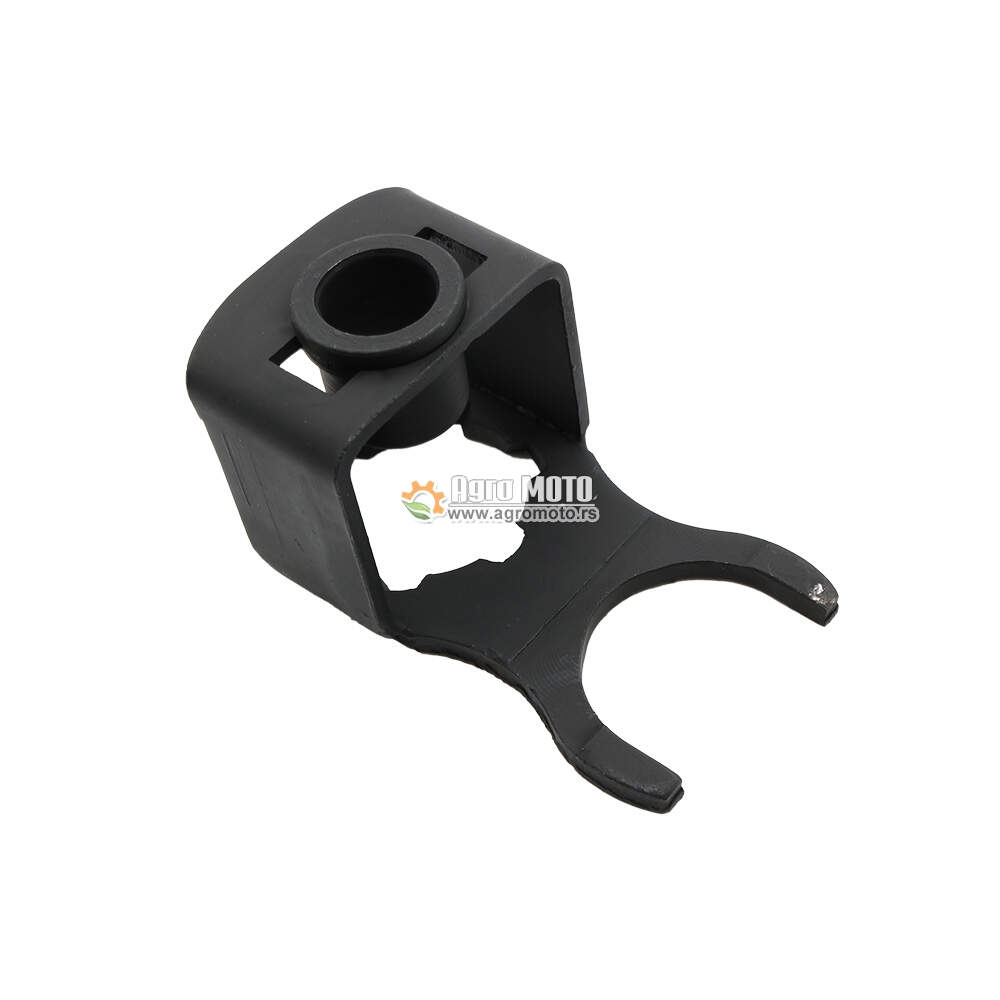

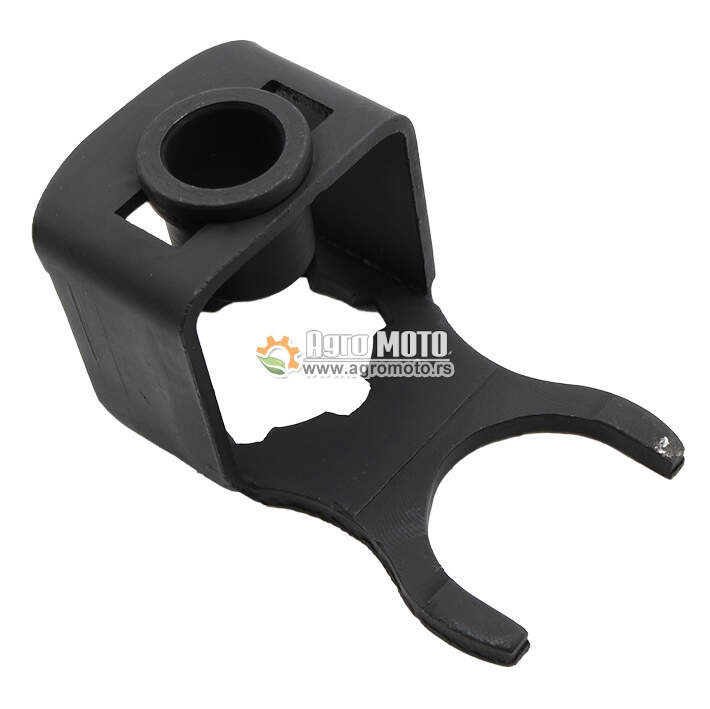

Viljuška menjača za Tomos APN seriju je ključna komponenta ručnog petobrzinskog menjača koja omogućava precizno prebacivanje brzina i pouzdan rad mehanizma selekcije. Ova ojačana gumena viljuška montira se na osovinu birača brzina unutar kućišta menjača i odgovorna je za pomeranje zupčanika brzina prilikom promene prenosa. Bez ispravne viljuške, prebacivanje brzina postaje teško, neprecizno ili potpuno nemoguće.

Konstrukcija i dimenzije: ukupna dužina viljuške 35-40mm, širina vilice 25-30mm, unutrašnji prečnik centralne rupe 12-14mm za osovinu birača brzina, debljina materijala 3-4mm, ojačana guma otporna na habanje i ulje, dva "zuba" vilice koja zahvataju žleb na pokretnom zupčaniku, specijalno oblikovana geometrija za minimalnu trenje i maksimalnu čvrstoću. Materijal je izabran da pruži optimalnu kombinaciju fleksibilnosti i izdržljivosti, omogućavajući dugotrajnu upotrebu u uslovima konstantnog trenja i izloženosti ulju za menjač.

Uloga viljuške u sistemu menjača

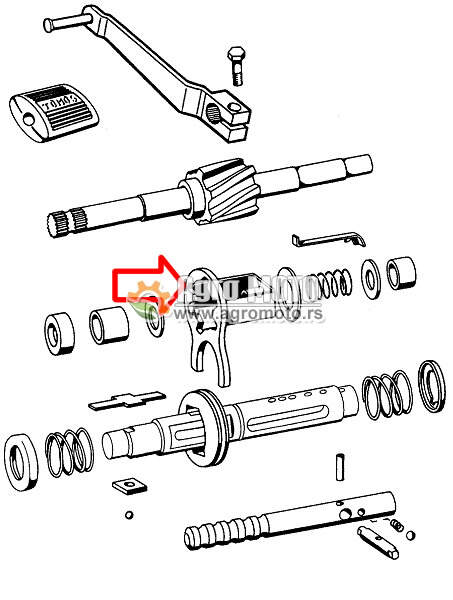

Kako funkcioniše viljuška menjača: Tomos APN, T serija i povezani modeli koriste ručni petobrzinski menjač sa mehanizmom biranja brzina. Kada vozač pritisne papučicu za prebacivanje brzine, birač brzina (piramida sa oprugom) rotira i pomera osovinu na kojoj su montirane viljuške. Viljuška zahvata žleb na pokretnom zupčaniku i pomera ga aksijalno duž vratila menjača, dovodeći ga u zahvat sa odgovarajućim zupčanikom brzine. Svaka brzina ima svoju kombinaciju položaja zupčanika koju kontrolišu viljuške.

Zašto je viljuška kritična komponenta: Viljuška je u direktnom kontaktu sa zupčanicima brzina i mora izdržati ogromne sile tokom promene prenosa. Pri brzom prebacivanju ili pod opterećenjem, sile koje deluju na viljušku mogu biti značajne. Istrošena ili polomljena viljuška ne može pravilno pomerati zupčanike, što rezultuje teškim prebacivanjem, ispuštanjem brzina, neprijatrnim zvucima ili potpunom blokadom menjača. Kvalitetna viljuška osigurava glatko, brzo i precizno prebacivanje brzina tokom celog veka trajanja mopeda.

Materijal i trajnost: Originalne viljuške su izrađene od specijalne ojačane gume koja je otporna na ATF ulje (Automatic Transmission Fluid) koje se koristi u Tomos menjačima. Ovaj materijal mora biti dovoljno tvrd da prenese sile, ali i dovoljno elastičan da apsorbuje udare i vibracije. Jeftine zamenske viljuške od običnog plastičnog materijala često ne izdržavaju dugo i mogu se deformisati ili polomiti pod opterećenjem.

Kompatibilnost sa Tomos modelima

Ova viljuška je kompatibilna sa: Tomos ALPINO 50 (godište 2009 i kasnije) sa petobrzinskim menjačem, Tomos T 15 SLC 50 sportska verzija, Tomos T 15 SL 50 luksuzna verzija, Tomos T 14 50 terenski model, Tomos Elektronik E 90 sa elektronskim paljenjem, Tomos CTX 80 (godište 1989 i kasnije) sa 80cc motorom, Tomos BT 50 S (godište 1986 i kasnije), Tomos ATX 50 (godište 1988 i kasnije) terenski model, Tomos APN 7 (godište 1986) poslednja generacija APN serije, Tomos APN 6 (godište 1982-1988) starija verzija, Tomos APN 6 (godište 1989 i kasnije) novija verzija, Tomos APN 4 (godište 1973-1982) najstarija APN serija.

Važna napomena o kompatibilnosti: Ova viljuška je SAMO za modele sa ručnim petobrzinskim menjačem. NE odgovara za automatske modele kao što su Automatik A3, A35, Colibri A5 koji koriste dvobrzinski automatski menjač sa centrifugalnim kvačilima. Broj viljuški u menjaču zavisi od konstrukcije - petobrzinski menjač obično ima 2-3 viljuške koje kontrolišu različite kombinacije brzina.

Kada zameniti viljušku menjača

Simptomi istrošene ili oštećene viljuške: teško ili otežano prebacivanje određene brzine dok ostale rade normalno, ispuštanje iz brzine - moped se sam vraća u ler posebno pod opterećenjem ili na uzbrdicama, škripanje ili struganje zvuk iz menjača prilikom promene brzine, nemogućnost ulaska u određenu brzinu - kao da se "odbija", polomljena viljuška što dovodi do kompletnog gubitka određenih brzina, istegnuta ili deformisana vilica koja ne drži čvrsto zupčanik, vidljivo oštećenje ili pukotine na gumenom materijalu, labavo držanje zupčanika što dovodi do vibracija i buke.

Kako prepoznati problem sa viljuškom

Problem: Teško se prebacuje samo jedna ili dve brzine?
Ako sve brzine rade normalno osim jedne ili dve koje se teško ulaze, problem je verovatno u viljušci koja kontroliše te brzine. Rešenje: Potrebno je otvoriti menjač i pregledati stanje viljuški. Istrošena viljuška će imati proširenu vilicu ili oštećenu površinu koja ne omogućava čvrst zahvat zupčanika.

Problem: Moped ispada iz brzine tokom vožnje?
Ako se moped pod opterećenjem sam vraća u ler ili preskače u drugu brzinu, viljuška ne drži zupčanik u položaju. Rešenje: Zamena viljuške je neophodna. Ovo je opasan kvar jer može dovesti do gubitka kontrole tokom vožnje, posebno pri pretjecanju ili na uzbrdicama.

Problem: Zvuci struganja ili škripanja iz menjača?
Neobični zvuci prilikom promene brzina često ukazuju na to da viljuška ne pokreće zupčanik glatko već ga "vuče" ili "gura" sa trenjem. Rešenje: Proverite stanje viljuški i kvalitet ATF ulja u menjaču. Ako je ulje staro ili nedovoljno, trenje se povećava i ubrzava habanje viljuški.

Problem: Kompletno nema određene brzine?
Ako određena brzina potpuno ne funkcioniše - nema prenosa snage kada je uključite, viljuška je verovatno polomljena ili potpuno istrošena. Rešenje: Obavezna zamena viljuške. Nastavak vožnje samo na preostalim brzinama dodatno opterećuje motor i može oštetiti druge komponente menjača.

Postupak zamene viljuške menjača

Potreban alat i materijali: set ključeva 8mm-17mm, šrafcigeri, plastični čekić, sekač ili odvijač za pažljivo otvaranje kućišta, nova ATF ulje za menjač (0.5-0.8L), nova zaptivna masa za kućište menjača, čista krpa za brisanje delova, posuda za staro ulje. Važno upozorenje: Zamena viljuške menjača zahteva kompletno rastavljanje menjača što je složen posao koji se NE preporučuje početnicima bez iskustva u mehanici. Greška pri sklapanju može dovesti do ozbiljnog oštećenja menjača.

Osnovni koraci zamene (pojednostavljeno): Skinite desni poklopac motora da pristupite menjaču. Ispustite ATF ulje iz menjača odvrnuvši čep za pražnjenje. Odvrnite zavrtnje kućišta menjača i pažljivo odvojite levi i desni deo kućišta. Izvadite vratila sa zupčanicima i viljuškama - vodite računa o redosledu jer svaki deo ima tačno mesto. Locirајte istrošenu viljušku na osovini birača brzina. Skinite viljušku sa osovine - može biti potrebno blago širenje vilice. Očistite osovinu birača brzina od starog ulja i nečistoća. Montirajte novu viljušku pažljivo poravnavajući sa osovinom.

Ponovno sklapanje menjača: Vratite vratila sa zupčanicima u tačan položaj vodeći računa da viljuške zahvataju žlebove na zupčanicima. Proverite da li birač brzina slobodno rotira i da viljuške pravilno pomeraju zupčanike kroz sve brzine. Nanesite zaptivnu masu na spojne površine kućišta. Spajajte delove kućišta pažljivo i ravnomerno zatežite zavrtnje u ukrštenom nizu. Napunite menjač sa svežim ATF uljem do donje ivice otvora za dopunu. Montirajte poklopac motora. Testirajte sve brzine najpre sa podignutim zadnjim točkom, zatim tokom probne vožnje.

Održavanje menjača i produžavanje veka viljuški

Redovna zamena ATF ulja: ATF ulje u menjaču treba menjati svakih 5000-8000 km ili na svake 2-3 godine. Staro ulje gubi podmazivačka svojstva i povećava trenje između viljuški i zupčanika. Korišćenje kvalitetnog ulja - preporučuje se ATF Dexron II ili III specifikacija. Jeftina ulja mogu oštetiti gumene zaptivke i viljuške.

Pravilna tehnika prebacivanja brzina: Brzine prebacujte samo kada je motor pod malim opterećenjem - na ravnom ili uz lagano smanjenje gasa. Nikad ne forsirajte papučicu ako se brzina ne uključuje odmah. Izbegavajte prebacivanje pod punim gasom jer to stvara ogromne sile koje habaju viljuške i zupčanike. Pri usponu, promenite brzinu malo ranije da izbegnete promenu pod velikim opterećenjem.

Provera nivoa ulja u menjaču: Periodično proveravajte nivo ATF ulja kroz otvor za dopunu. Nizak nivo ulja dovodi do suvog rada viljuški i zupčanika što dramatično ubrzava habanje. Znaci nedostatka ulja: pojačana buka iz menjača, otežano prebacivanje, zaribavanje. Ako primetite curenje ulja iz menjača, odmah pronađite uzrok i rešite ga.

Izbegavanje grubog tretmana: Ne udаrajte jakom nogom po papučici za brzine. Koristite kontrolisanu silu. Pravilno podešavanje sajle kvačila je takođe važno - ako kvačilo ne raskačinjava potpuno, prebacivanje je teže i habači viljuške i zupčanike.

Često postavljana pitanja

Koliko viljuški ima u APN menjaču?
Petobrzinski menjač Tomos APN obično ima 2-3 viljuške zavisno od konstrukcije. Svaka viljuška kontroliše jedan ili više zupčanika. Nije potrebno menjati sve viljuške odjednom - samo one koje su istrošene, ali ako ste već otvorili menjač, preporučuje se zamena svih kao preventiva.

Mogu li koristiti viljušku od drugog modela?
Samo ako su dimenzije identične. APN, T serija i povezani modeli koriste slične menjače ali mogu postojati male razlike u dimenzijama osovina ili geometriji viljuški. Najbolje je koristiti originalnu viljušku predviđenu za vaš model.

Da li mogu sам zameniti viljušku ako nisam mehaničar?
Zamena viljuške zahteva kompletno otvaranje menjača što je napredna procedura. Greške pri sklapanju mogu oštetiti menjač. Ako nemate iskustva sa rastavljanjem menjača, preporučuje se odnošenje u servis. Radnja obično naplaćuje 3000-6000 dinara za posao zavisno od složenosti.

Koliko traje viljuška menjača?
Pri normalnoj upotrebi i redovnom održavanju, viljuška može trajati 30000-60000 km ili više. Faktori koji skraćuju vek: gruba vožnja sa naglim prebacivanjem pod opterećenjem, nedostatak ili loše kvalitetno ATF ulje, korišćenje jeftinih zamena umesto originalnih delova, vožnja sa istrošenim zupčanicima koji imaju oštre ivice.

Šta ako su i zupčanici istrošeni?
Ako su zupčanici takođe oštećeni (istrošeni zubi, oštre ivice), sama zamena viljuške neće rešiti problem. Istrošeni zupčanici će brzo uništiti novu viljušku. Preporučuje se kompletna revizija menjača sa zamenom svih istrošenih delova - viljuški, zupčanika i ležajeva.

Mogu li privremeno voziti sa istrošenom viljuškom?
Tehnički možete, ali sa velikim rizikom. Ispuštanje iz brzine tokom vožnje može dovesti do gubitka kontrole i pada. Teško prebacivanje habači ostale komponente menjača. Ako primetite simptome problema sa viljuškom, ne odlažite popravku.

Šta je ATF ulje i zašto se koristi?
ATF (Automatic Transmission Fluid) je specijalno ulje sa dodatcima za zaštitu zupčanika, viljuški i zaptivki. Ima odlična podmazivačka svojstva, otpornost na visoke temperature i kompatibilnost sa gumenim delovima. Nikad ne koristite običnoобично motorno ulje u menjaču jer nema neophodne aditive.
