Venac Tomos A35 A5 sa upitnik oprugom

Venac Tomos Automatik A35 Colibri A5 sa upitnik oprugom i čivijama komplet

Venac kvačila za Tomos Automatik A35 i Colibri A5 je ključna komponenta dvobrzinskog automatskog menjača koja omogućava prenos snage od radilice motora ka zupčanicima menjača kroz centrifugalna kvačila prve i druge brzine. Ovaj komplet venca sa oprugom u obliku znaka pitanja (upitnik opruga) i osam metalnih čivija obezbeđuje pouzdan rad automatskog sistema prebacivanja brzina. Bez ispravnog venca, automatski menjač ne može pravilno funkcionisati i kvačila neće raditi kako treba.

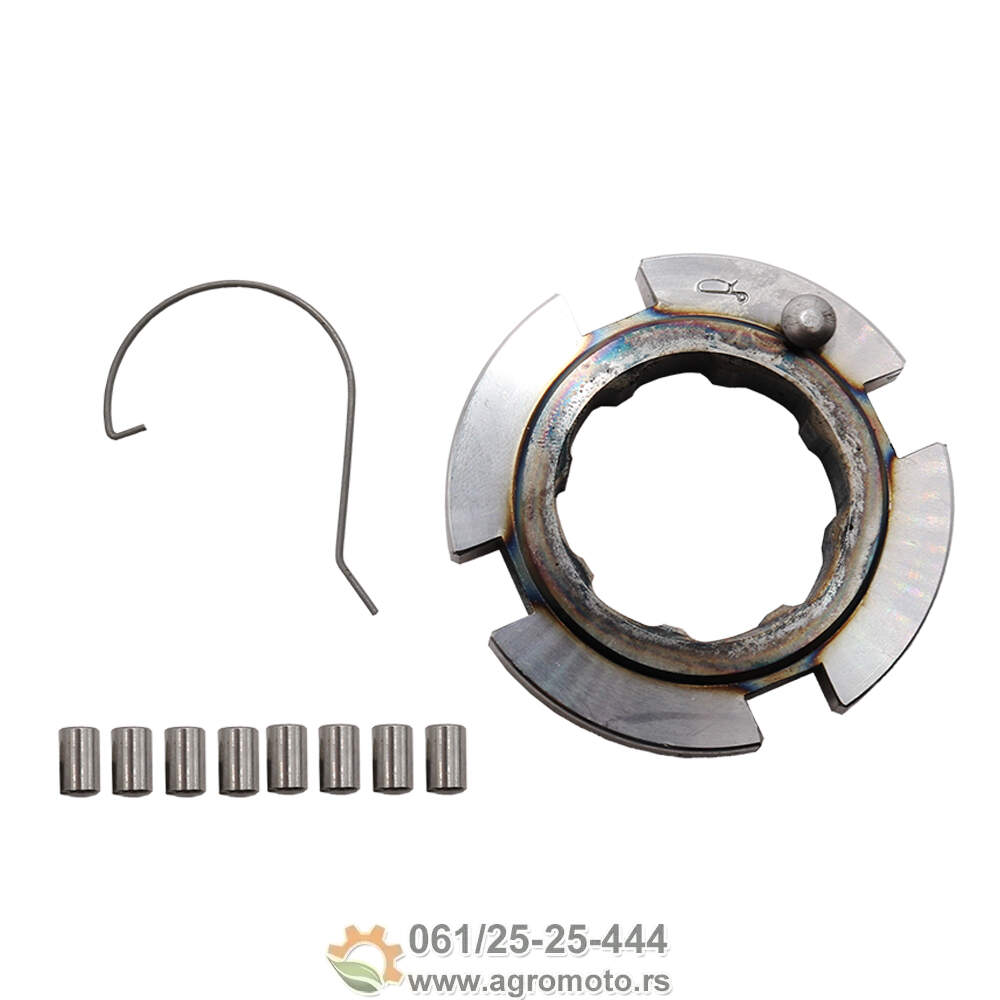

Konstrukcija i sadržaj kompleta: venac izrađen od otpornog metala sa segmentiranim dizajnom, četiri posebno oblikovana segmenta sa kanalima za prihvat kvačila, opruga u obliku znaka pitanja (upitnik) koja drži segmente venca na mestu, osam čeličnih čivija (pinova) koji se montiraju u segmente venca, unutrašnji prečnik za montažu na radilicu 17-20mm, spoljni prečnik segmenata 80-85mm, termički obrađena površina otporna na habanje i temperaturu. Kvalitetan materijal i precizna izrada osiguravaju dugotrajnost i pouzdan rad pod ekstremnim uslovima tokom promene brzina.

Uloga venca u automatskom menjaču

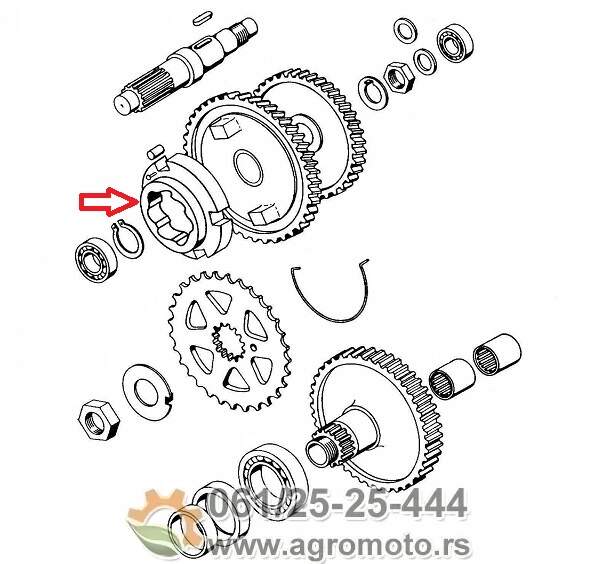

Kako funkcioniše venac u automatskom sistemu: Tomos Automatik A35 i Colibri A5 koriste dvobrzinski automatski menjač sa dva centrifugalna kvačila - jedno za prvu brzinu i drugo za drugu brzinu. Venac je montiran na levi kraj radilice motora i rotira sa istom brzinom kao radilica. Segmenti venca prime centrifugalne sile od pločica kvačila kada se one prošire pri određenoj brzini obrtaja. Prva brzina se aktivira pri nižim obrtajima kada se prvo kvačilo proširi i zahvati venac prve brzine. Kada obrtaji motora dodatno porastu, drugo kvačilo se aktivira i prenosi snagu na venac druge brzine.

Funkcija upitnik opruge: Opruga u obliku znaka pitanja ima kritičnu ulogu - ona drži četiri segmenta venca zajedno pod napetošću i osigurava da segmenti ostanu u pravilnom položaju tokom rotacije. Bez ove opruge, segmenti bi se rasturile i venac bi se raspao što bi dovelo do kompletnog gubitka prenosa snage. Opruga mora biti dovoljno jaka da izdrži centrifugalne sile pri visokim obrtajima ali i dovoljno elastična da omogući montažu i demontažu venca.

Uloga čivija u konstrukciji: Osam čeličnih čivija montira se u segmente venca i služe za precizno pozicioniranje i osiguranje segmenata. Čivije omogućavaju glatko klizanje pločica kvačila preko površine venca tokom zahvatanja i otpuštanja. Istrošene ili nedostajuće čivije dovode do neravnomernog rada kvačila, škripanja i ubrzanog habanja segmenata venca.

Kompatibilnost sa Tomos modelima

Ovaj venac je kompatibilan sa: Tomos Automatik A35 sve verzije (Standard, Sport, Luxe, Targa, Sprint, Quadro) proizvedenih od 1985. do 2002. godine, Tomos Colibri A5 sa automatskim dvobrzinskim menjačem proizvedenim od 1988. do 1995. godine. Važna napomena: Ovaj venac je SAMO za automatske dvobrzinske Tomos modele. NE odgovara za Automatik A3 koji koristi drugačiji tip venca, niti za APN, T seriju, BT50 ili E90 modele koji koriste ručni petobrzinski menjač bez venca.

Razlike između verzija venca: Automatik A3 koristi drugačiji dizajn venca sa različitim dimenzijama i brojem segmenata koji nije zamenljiv sa A35/A5 vencem. A35 i A5 dele isti tip venca sa četiri segmenta. Prilikom kupovine obavezno proverite da li vaš model spada u A35/A5 kategoriju.

Kada zameniti venac kvačila

Simptomi istrošenog ili oštećenog venca: klizanje kvačila pod opterećenjem - motor se vrti ali nema prenosa snage na točak, polomljena ili oslabljena upitnik opruga što dovodi do raspadanja segmenata venca, duboki kanali i brazde na površini segmenata od habanja pločica kvačila, polomljeni ili nedostajući čivije što uzrokuje neravnomeran rad, škripanje ili struganje zvuk iz menjača prilikom aktivacije brzina, neuspešna aktivacija druge brzine - moped ostaje u prvoj bez obzira na gasiranje, termičko oštećenje segmenata vidljivo kao plava ili tamno smeđa boja metala, pukotine ili prelomi na segmentima venca.

Uzroci habanja venca: Venac se haba zbog konstantnog trenja pločica kvačila koje klize preko njegove površine pri aktivaciji brzina. Agresivna vožnja sa naglim ubrzavanjem ubrzava habanje. Nedostatak ili loše kvalitetno ATF ulje u menjaču povećava trenje i temperaturu što dodatno habači venac. Preslaba ili prejaka opruga kvačila može dovesti do neravnomernog kontakta sa vencem i ubrzanog habanja.

Kako prepoznati problem sa vencem

Problem: Kvačilo klizi pod opterećenjem?
Ako motor slobodno obrće ali moped teško ubrzava ili gubi snagu na usponima, kvačilo klizi po vencu. Rešenje: Otvorite menjač i pregledajte stanje venca. Ako su segmenti duboko izlizani sa vidljivim kanalima, zamena venca je neophodna. Takođe proverite stanje pločica kvačila - ako su i one istrošene, zamenite oba dela.

Problem: Segmenti venca se pomeraju ili klimaju?
Ako primetite da se segmenti venca pomeraju ili imaju zazor, upitnik opruga je oslabljena ili polomljena. Rešenje: Zamena kompletnog venca sa novom oprugom. Nikad ne pokušavajte savijati ili korigisati staru oprugu jer to neće dati trajno rešenje.

Problem: Druga brzina se ne aktivira?
Ako moped ostaje u prvoj brzini bez obzira koliko gasirате, problem može biti u istrošenom vencu koji ne omogućava pravilnu aktivaciju drugog kvačila. Rešenje: Proverite venac i pločice drugog kvačila. Često oba dela treba zameniti istovremeno.

Postupak zamene venca

Potreban alat i materijali: set ključeva 8mm-19mm, šrafcigeri, plastični čekić, ekstraktor radilice ili specijalбан alat za skidanje radilice, novo ATF ulje za menjač (0.5-0.8L), nova zaptivna masa za kućište menjača, čista krpa za brisanje delova, posuda za staro ulje. Važno upozorenje: Zamena venca zahteva kompletno rastavljanje levog poklopca motora i menjača što je složen posao koji se NE preporučuje početnicima. Greška pri montaži može oštetiti radilicu, ležajeve ili menjač.

Osnovni koraci zamene (pojednostavljeno): Skinite levi poklopac motora odvrnuvši sve zavrtnje oko ivice. Ispustite ATF ulje iz menjača kroz čep za pražnjenje. Skinite levо kvačilo odvrnuvši maticu na kraju radilice (potreban je holder za fiksiranje radilice). Izvadite venac sa radilice pažljivo vodeći računa o redosledu delova. Očistite radilicu i površine na kojima se montira venac od starog ulja i nečistoća. Montirajte novi venac pažljivo poravnavajući segmente i osiguravajući da je upitnik opruga pravilno postavljena.

Montaža čivija i opruge: Pre montaže venca, umetnite osam čivija u odgovarajuće rupe na segmentima. Provеrite da su čivije čvrsto ušle i da ne ispadaju. Postavite upitnik oprugu oko segmenata venca - ovo zahteva strpljenje jer opruga mora biti pod napetošću da drži segmente. Koristite šrafciger ili malu polugu da razvučete oprugu dok postavljate segmente. Proverite da su svi segmenti ravnomerno postavljeni i da nema zazora.

Sklapanje i testiranje: Vratite venac na radilicu i montirajte kvačila po redosledu (prvo prvo kvačilo, zatim drugo kvačilo). Pritegnite maticu radilice preporučenim momentom 40-50 Nm. Nanesite zaptivnu masu na spojne površine levog poklopca. Montirajte poklopac pažljivo i ravnomerno pritegnite zavrtnje u ukrštenom nizu. Napunite menjač svežim ATF uljem do donje ivice otvora za dopunu. Testirajte aktivaciju brzina najpre sa podignutim zadnjim točkom, zatim tokom probne vožnje. Prva brzina treba da se aktivira oko 10-15 km/h, druga brzina oko 25-30 km/h.

Održavanje i produžavanje veka venca

Redovna zamena ATF ulja: ATF ulje u automatskom menjaču treba menjati svakih 3000-5000 km ili na svake 1-2 godine. Staro ulje gubi podmazivačka svojstva i povećava trenje između pločica kvačila i venca. Korišćenje kvalitetnog ulja - preporučuje se ATF Dexron II ili III specifikacija. Jeftina ulja mogu dodatno habači venac i pločice kvačila.

Pravilna tehnika vožnje: Izbegavajte konstantno nagle startove i brutalno gasiranje jer to stvara ogromne sile na venac i kvačila. Dozvolite motoru da se postepeno zagreje pre agresivne vožnje. Pravovremeno menjajte opruge kvačila - preslabe opruge dovode do klizanja i habanja venca, prejake opruge odlažu aktivaciju brzina i takođe habaju venac.

Provera nivoa ulja: Periodično proveravajte nivo ATF ulja kroz otvor za dopunu. Nizak nivo ulja dovodi do pregrejavanja i ubrzanog habanja venca i kvačila. Znaci nedostatka ulja: pojačana buka iz menjača, klizanje kvačila, termičko oštećenje delova. Ako primetite curenje ulja iz menjača, odmah pronađite i rešite uzrok.

Inspekcija pri svakoj reviziji menjača: Kada god otvarate menjač za bilo koji drugi posao, pregledajte stanje venca. Proverite da li ima dubokih kanala, da li su čivije prisutne i čvrste, da li je opruga u dobrom stanju. Pravovremena zamena pre nego što venac totalno ishabači može sprečiti oštećenje skupljih delova kao što su kvačila i zupčanici.

Često postavljana pitanja

Mogu li koristiti venac od A3 na A35/A5?
Ne, venac od Automatik A3 ima drugačije dimenzije i dizajn i nije kompatibilan sa A35/A5 modelima. Obavezno koristite pravi venac za vaš model.

Da li mogu zameniti samo oprugu ako su segmenti dobri?
Tehnički možete pokušati, ali pronalaženje samo opruge je teško i često košta skoro isto kao kompletan venac. Preporuka je zamena kompletnog venca jer time dobijate sve nove delove.

Koliko traje venac kvačila?
Pri normalnoj upotrebi i redovnom održavanju, venac može trajati 20000-40000 km ili više. Faktori koji skraćuju vek: agresivna vožnja sa naglim ubrzavanjem, nedostatak ili loše ATF ulje, neispravne opruge kvačila, vožnja sa istrošenim pločicama kvačila koje imaju oštre ivice.

Mogu li voziti sa istrošenim vencem?
Možete privremeno, ali sa značajnim gubitkom performansi. Klizanje kvačila dovodi do gubitka snage, pregrevanja menjača i dalјeg oštećenja drugih delova. Istrošene pločice kvačila dodatno habaju novi venac, tako da je najbolje zameniti oba dela istovremeno.

Šta ako nedostaju čivije?
Nedostajuće čivije dovode do neravnomernog rada i dodatnog habanja. Ako vam nedostaju čivije, možete pokušati nabaviti samo čivije ili kupiti kompletan venac koji uključuje sve delove.

Da li mogu sam zameniti venac ako nisam mehaničar?
Zamena venca zahteva otvaranje levog poklopca motora i poznavanje konstrukcije automatskog menjača. Ako nemate iskustva sa rastavljanjem menjača i skidanjem radilice, preporučuje se odnošenje u servis. Radnja obično naplaćuje 4000-8000 dinara za posao zavisno od složenosti.

Zašto je opruga u obliku znaka pitanja?
Dizajn u obliku znaka pitanja omogućava optimalnu distribuciju napetosti oko segmenata venca. Ovaj oblik omogućava montažu i demontažu dok istovremeno obezbeđuje dovoljnu čvrstoću da drži segmente na mestu pod centrifugalnim silama.

Šta je ATF ulje i zašto je važno?
ATF (Automatic Transmission Fluid) je specijalno ulje sa dodatcima za zaštitu kvačila, venca i zupčanika. Ima odlična podmazivačka svojstva, otpornost na visoke temperature i kompatibilnost sa materijalom pločica kvačila. Nikad ne koristite obično motorno ulje u automatskom menjaču jer nema neophodne aditive.
