Uvodnica sajle kvačila Tomos APN

Uvodnica sajle kvačila Tomos APN 4 APN 6 APN 7 T14 T15 E90 ATX BT50 gumena

Uvodnica sajle kvačila za Tomos APN seriju je kritična zaštitna komponenta koja vodi sajlu kvačila kroz otvor u kućištu motora i štiti je od habanja, vlage i nečistoća. Ova gumeno-metalna kombinovana uvodnica osigurava da sajla pravilno klizi kroz kućište bez trenja o oštre ivice metala, što bi dovelo do preranog prekida sajle. Bez kvalitetne uvodnice, sajla se brzo habači i lomi na mestu prolaska kroz kućište motora.

Konstrukcija i dimenzije: ukupna dužina uvodnice 15-18mm, spoljni prečnik gumenog dela 20-23mm koji obezbeđuje čvrsto naleganje u otvor kućišta, unutrašnji prečnik 12-14mm za prolaz spoljašnjeg omotača sajle (bužira), metalni čvrsti deo koji se montira u kućište, gumeni fleksibilni deo koji prima sajlu i omogućava glatko vođenje, otporna guma na ulje i benzin, precizno oblikovana geometrija koja eliminiše oštre ivice i trenje. Kvalitetan materijal i precizna izrada osiguravaju dugotrajnu zaštitu sajle i sprečavaju prodiranje vlage u kućište motora.

Uloga uvodnice u sistemu kvačila

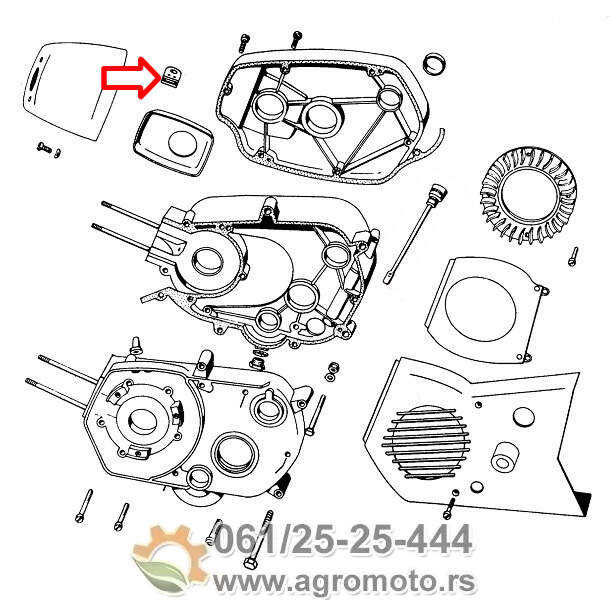

Kako funkcioniše uvodnica sajle: Sajla kvačila na Tomos modelima sa ručnim menjačem ide od ručice kvačila na korman, kroz ram mopeda, do poklopca kvačila na levoj strani motora. Na mestu gde sajla prolazi kroz otvor u kućištu motora montirana je uvodnica. Uvodnica ima dve funkcije - prvo, gumeni deo obezbeđuje čvrsto zaptivanje koje sprečava prodiranje vode, prašine i nečistoća u unutrašnjost kućišta motora; drugo, glatka unutrašnjost uvodnice omogućava da spoljašnji omotač sajle (bužir) slobodno klizi bez trenja o oštre ivice metala.

Zašto je uvodnica kritična: Bez uvodnice ili sa istrošenom uvodnnicom, sajla trlja direktno o oštre ivice otvora u metalnom kućištu. Ovo trenje brzo oštećuje spoljašnji omotač sajle koji se cepa i razvlači. Kada se omotač ošteti, unutrašnja žica sajle počinje da se kruni i cepa, što na kraju dovodi do prekida sajle. Dodatno, bez zaptivenja koje pruža uvodnica, voda i prljavština ulaze u kućište menjača što može oštetiti kvačilo i druge komponente.

Zaštita od vlage i korozije: Gumeni deo uvodnice stvara elastično zaptivenje koje prati mala pomeranja sajle tokom aktivacije kvačila ali ne dozvoljava prolaz tečnosti. Ovo je posebno važno jer prodiranje vode u kućište menjača može kontaminirati ATF ulje, dovesti do rđanja metalnih delova i kvara ležajeva. Kvalitetna uvodnica održava integritet kućišta i produžava vek menjača.

Kompatibilnost sa Tomos modelima

Ova uvodnica je kompatibilna sa: Tomos T 15 SLC 50 sportska luksuzna verzija, Tomos T 15 SL 50 standardna luksuzna verzija, Tomos T 14 50 terenski model sa ručnim menjačem, Tomos Elektronik E 90 sa elektronskim paljenjem, Tomos BT 50 S (godište 1986 i kasnije), Tomos ATX 50 (godište 1988 i kasnije) terenski all-terrain model, Tomos APN 7 (godište 1986) najnovija generacija APN serije, Tomos APN 6 (godište 1982-1988) starija verzija sa malim razlikama, Tomos APN 6 (godište 1989 i kasnije) modernizovana verzija, Tomos APN 4 (godište 1973-1982) najstarija APN serija.

Važna napomena o kompatibilnosti: Ova uvodnica je SAMO za modele sa ručnim petobrzinskim menjačem koji koriste sajlu kvačila. NE odgovara za automatske modele kao što su Automatik A3, A35, Colibri A5 koji nemaju sajlu kvačila jer koriste automatski dvobrzinski menjač bez ručice za kvačilo. Proverite da vaš model ima sajlu kvačila i ručicu na levoj strani kormana pre naručivanja.

Kada zameniti uvodnicu sajle kvačila

Simptomi istrošene ili oštećene uvodnice: vidljivo oštećenje gumenog dela - pukotine, cepanje ili izdrobljavanje gume, labavo držanje u otvoru kućišta što dozvoljava pomeranje i curenje, otvrdnuta i ukočena guma koja izgubila elastičnost i ne zaptiva pravilno, vidljivi tragovi trenja na spoljašnjem omotaču sajle na mestu prolaska kroz uvodnicu, vlaga ili ulje oko uvodnice što ukazuje na gubitak zaptivanja, teško povlačenje ručice kvačila zbog trenja sajle o oštre ivice, oštar ili izobličen metalni deo uvodnice koji seče omotač sajle, potpuno nedostajuća uvodnica nakon ranijih intervencija.

Uzroci habanja uvodnice: Uvodnica se habači zbog konstantnog klizanja sajle kroz nju tokom aktivacije kvačila. Izloženost benzinu, ulju i atmosferilijama degradira gumu tokom vremena. Vibracije motora dodatno habaju kontaktne površine. Ako je sajla prljava ili nedovoljno podmazana, abrazivne čestice prljavštine ubrzavaju habanje uvodnice.

Kako prepoznati problem sa uvodnicom

Problem: Ručica kvačila ide teško ili sa trenjem?
Ako ručica kvačila ne ide glatko i oseća se otpor posebno u hladnom motoru, moguće je da sajla trlja kroz oštećenu uvodnicu. Rešenje: Pregledajte uvodnicu - ako je ispucala ili otvrdnula, zamenite je. Takođe podmažite sajlu kvalitetnom mašću za sajle.

Problem: Sajla kvačila se često prekida na istom mestu?
Ako vam se sajla kvačila prekida uvek na mestu prolaska kroz kućište motora, nedostaje uvodnica ili je toliko istrošena da sajla trlja direktno o metal. Rešenje: Obavezna montaža nove uvodnice pre instalacije nove sajle. Inače će se nova sajla takođe brzo pokidati.

Problem: Vlaga ili prljavština u kućištu menjača?
Ako primetite vodu ili blato u menjaču prilikom otvaranja poklopca kvačila, uvodnica sajle ne zaptiva pravilno. Rešenje: Zamena uvodnice i provera svih drugih zaptivki. Očistite kućište menjača, zamenite kontaminirano ATF ulje i montirajte sve nove zaptivke.

Problem: Spoljašnji omotač sajle izlizан ili rascepan?
Ako vidite oštećenje spoljašnjeg omotača sajle upravo na mestu prolaska kroz kućište, uvodnica ima oštre ivice ili je metalni deo iskrivljen. Rešenje: Zamena uvodnice i sajle istovremeno. Nikad ne montirajte staru oštećenu sajlu u novu uvodnicu.

Postupak zamene uvodnice sajle

Potreban alat i materijali: ključ 10mm ili 13mm za odvijanje elemenata sajle, šrafciger sa pljosnatim vrhom, mala poluga ili šperac za izvlačenje stare uvodnice, nova uvodnica, krpa za čišćenje, eventualno silikonski sprej ili mast za lakšu montažu. Važno upozorenje: Zamena uvodnice je relativno jednostavna ali zahteva oprez da ne oštetite sajlu ili kućište motora.

Demontaža stare uvodnice: Otpustite sajlu kvačila odvrnuvši zavrtanj za podešavanje na poklopcu kvačila i izvucite sajlu iz mehanizma. Iz kućišta motora izvadite sajlu zajedno sa starrom uvodnicom. Pažljivo izvucite staru uvodnicu iz otvora u kućištu koristeći šrafciger ili malu polugu - pazite da ne oštećujete ivice otvora. Ako je uvodnica otvrdnula i ne izlazi lako, možete je iseći makazama ili nožem i izvaditi u delovima. Očistite otvor u kućištu od ostataka gume i nečistoća.

Montaža nove uvodnice: Proverite da li je otvor u kućištu čist i bez oštrih ivica ili oštećenja. Nanesite tanki sloj silikonske masti ili sapuna na spoljašnju stranu gumenog dela uvodnice da olakšate ugradnju. Umetnite uvodnicu u otvor sa spoljne strane kućišta pažljivo gurajući gumeni deo dok metalni deo potpuno ne sedne. Proverite da li je uvodnica ravnomerno ušla u otvor i da nema nabora ili uvijanja gumenog dela. Provucite sajlu kroz uvodnicu polako kontrolišući da li sajla slobodno klizi bez zaribavanja.

Ponovno povezivanje sajle: Umetnite kraj sajle u mehanizam kvačila u poklopcu motora i osigurajte ga na predviđeno mesto. Povežite sajlu sa ručicom kvačila na kormanu. Podesite napetost sajle koristeći zavrtanj za podešavanje tako da ručica ima minimalan slobodan hod od 2-3mm pre nego što kvačilo počne da se aktivira. Testirajte aktivaciju kvačila pritiskajući ručicu nekoliko puta - kvačilo treba da se u potpunosti odvaja sa lakim pritiskom. Proverite da li sajla slobodno klizi kroz uvodnicu bez trzanja ili otpora.

Održavanje sajle i uvodnice

Redovno podmazivanje sajle: Sajlu kvačila treba podmazivati svakih 2000-3000 km ili na svake 6 meseci. Koristite specijalnu mast za sajle ili WD-40 sa dubokom sondom. Kako podmазiti sajlu: Odspojite gornji kraj sajle od ručice kormana, stavite sajlu vertikalno i ubrizgajte mazivo u spoljašnji omotač držeći sondu čvrsto pritisnutu. Čekajte dok mazivo ne počne da izlazi na donjem kraju. Ovo održava glatko klizanje i produžava vek sajle i uvodnice.

Periodična inspekcija: Povremeno pregledajte stanje uvodnice vizuelno. Proverite da li ima pukotina, cepanja ili znakova habanja na gumi. Provera zaptivanja: Pomaknite sajlu unutra-napolje dok posmatrate uvodnicu - ne bi trebalo da vidite zazor ili pomeranje uvodnice u otvoru. Ako primetite bilo kakve simptome oštećenja, zamenite uvodnicu pre nego što sajla počne da se habači.

Zaštita od korozije: Prilikom pranja mopeda, izbegavajte direktno prskanje vodom pod pritiskom u područje oko uvodnice. Iako uvodnica pruža zaštitu, jak mlaz vode može progurati vlagu kroz zaptivenje. Nakon vožnje po kiši ili blatu, obrišite područje oko uvodnice i sajle da uklonite nagomilanu prljavštinu.

Zamena sajle i uvodnice istovremeno: Ako menjate sajlu kvačila, preporučuje se zamena uvodnice istovremeno čak i ako izgleda u dobrom stanju. Nove komponente zajedno obezbeđuju optimalan rad i produžen vek trajanja. Cena uvodnice je minimalna u odnosu na probleme koje može izazvati istrošena uvodnica.

Često postavljana pitanja

Mogu li voziti bez uvodnice ako mi nedostaje?
Tehnički možete privremeno, ali sajla će se brzo oštećivati na mestu prolaska kroz kućište. Takođe, voda će ulaziti u menjač što može dovesti do ozbiljnih kvarova. Uvodnica košta svega 100-150 dinara i montaža traje 5 minuta, tako da nema razloga voziti bez nje.

Mogu li koristiti običnu gumenu cevčicu umesto uvodnice?
Ne preporučuje se. Obična guma nije otporna na benzin i ulje i brzo će se degradirati. Takođe, običnaцевčica nema metalni deo za čvrsto držanje u kućištu i neće pravilno zaptivati. Originalna uvodnica je dizajnirana specifično za tu namenu.

Koliko traje uvodnica sajle kvačila?
Pri normalnoj upotrebi i redovnom podmazivanju sajle, kvalitetna uvodnica može trajati 5-10 godina ili 20000-40000 km. Faktori koji skraćuju vek: suva ili prljava sajla koja abrazivno habači uvodnicu, česta upotreba kvačila u terenskoj vožnji, izloženost ekstremnim temperaturama, direktan kontakt sa gorivom ili agresivnim hemikalijama.

Šta ako uvodnica ne ulazi u otvor u kućištu?
Možda pokušavate montirati pogrešan model uvodnice koji nije kompatibilan sa vašim modelom. Proverite da li je spoljašnji prečnik uvodnice odgovarajući za vaš model. Takođe možete naneti malo sapunske vode ili silikonskog spreja da olakšate ugradnju, ali nikad ne forsirajte pogrešnu uvodnicu.

Da li postoje različite verzije uvodnice za različite APN modele?
Svi APN modeli i povezani T, E90, BT50 i ATX modeli koriste istu ili vrlo sličnu uvodnicu jer dele sličan dizajn kućišta menjača. Male razlike mogu postojati između najstarijih APN 4 iz 1970-ih i novijih modela, ali većina uvodnica je univer zalno kompatibilna.

Kako proverim da li je uvodnica pravilno montirana?
Nakon montaže, povucite i otpustite ručicu kvačila nekoliko puta dok posmatrate uvodnicu. Uvodnica ne bi trebalo da se pomera ili rotira u otvoru. Sajla treba slobodno da klizi bez trenja ili zastoja. Takođe proverite oko uvodnice posle kratke vožnje - ne bi trebalo da vidite tragove curenja ulja ili vlage.

Mogu li sам zameniti uvodnicu ako nisam mehaničar?
Da, zamena uvodnice je jedan od najjednostavnijih poslova održavanja. Ne zahteva otvaranje motora ili specijaljan alat. Ako možete odvojiti sajlu kvačila i izvući staru uvodnicu, možete ugraditi novu. Ceo posao traje 10-15 minuta.

Zašto je kombinovana gumeno-metalna konstrukcija?
Metalni deo obezbeđuje čvrsto držanje u otvoru kućišta i ne deformiše se pod pritiskom. Gumeni deo pruža elastično zaptivenje koje prati kretanje sajle i apsorbuje vibracije. Ova kombinacija omogućava dugotrajno zaptivanje uz minimalno trenje.
