Traka lamela Tomos A3 A35 A5

Traka lamela Tomos Automatik A3 A35 Colibri A5 metalna opruga za kvačilo

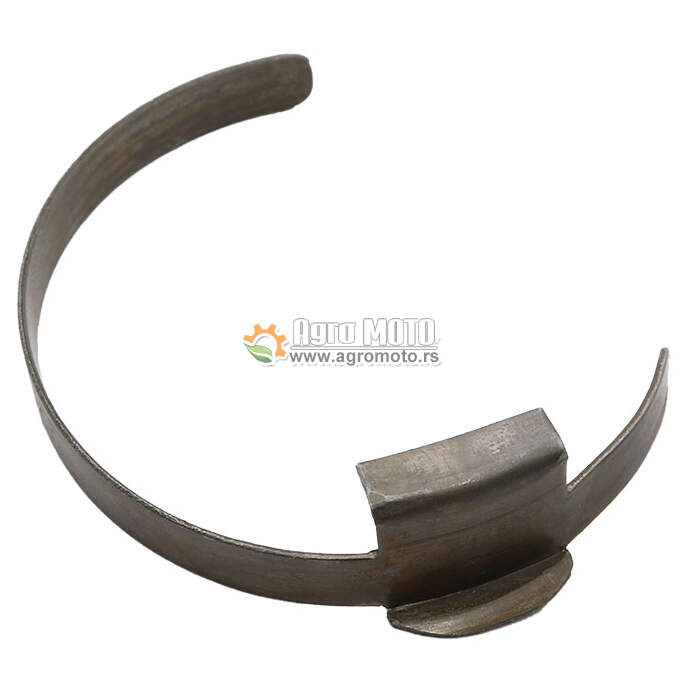

Traka lamela za Tomos Automatik A3, A35 i Colibri A5 je ključna komponenta automatskog dvobrzinskog kvačila koja drži tri lamele (segmente kvačila) na svojim pozicijama i omogućava njihovo centrifugalno širenje pri aktivaciji brzina. Ova metalna opruga u obliku C obuhvata tri segmenta kvačila i sprečava njihovo rasturanje tokom rotacije, dok istovremeno omogućava kontrolisano proširenje segmenata kada centrifugalne sile dostignu potrebnu brzinu.

Konstrukcija i dimenzije: dužina trake u razvijenom stanju 100-110mm, širina trake 8-10mm, debljina materijala 1.2-1.5mm, C oblik koji obuhvata tri segmenta kvačila, čelična opruga sa termičkom obradom za optimalnu elastičnost i čvrstoću, specijalno oblikovan srednji deo sa zakačkom za centriranje na nosaču kvačila, završeci trake se preklapaju kada je montirana na segmente. Precizna izrada osigurava ravnomernu distribuciju napetosti i dugotrajnu elastičnost bez deformacije ili lomljenja.

Uloga trake lamela u automatskom kvačilu

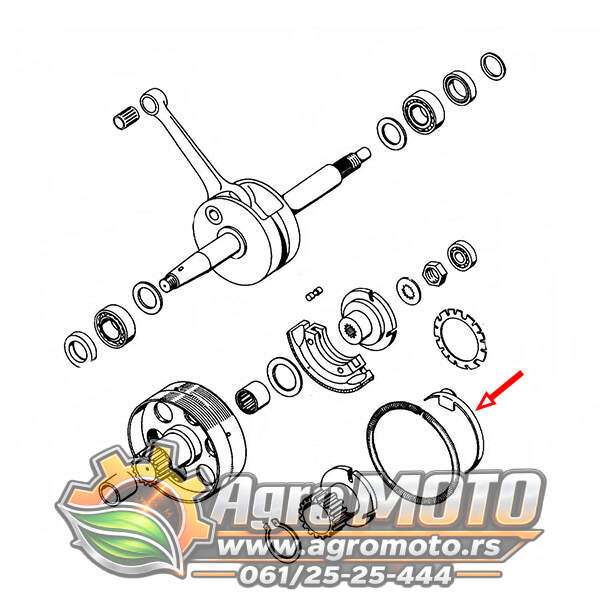

Kako funkcioniše traka lamela: Tomos Automatik A3, A35 i Colibri A5 koriste dvobrzinski automatski menjač sa dva centrifugalna kvačila - jedno za prvu brzinu i drugo za drugu brzinu. Svako kvačilo ima tri lamele (segmente) koji se radijalno šire pod dejstvom centrifugalne sile. Traka lamela obuhvata sve tri lamele i drži ih zajedno u mirnom stanju kada je motor u leru ili na niskim obrtajima. Kada obrtaji motora porastu, centrifugalna sila pomera lamele prema spolja protiv napetosti trake, i lamele zahvataju venac (doboš) kvačila, prenoseći snagu na menjač.

Zašto je traka kritična komponenta: Bez trake lamela, tri segmenta kvačila bi se razbacila centrifugalnom silom tokom rotacije i kvačilo bi bilo potpuno neupotrebljivo. Traka mora biti dovoljno jaka da drži segmente na mestu pri niskim obrtajima, ali i dovoljno elastična da omogući njihovo širenje pri visokim obrtajima. Oslabljena ili polomljena traka dozvoljava prerano ili neravnomerno širenje lamela što rezultuje klizanjem kvačila, pregrejavanjem, otežanim prebacivanjem brzina ili potpunim gubitkom prenosa snage.

Dinamika aktivacije kvačila: Kada vozite Tomos sa automatskim menjačem, prvo kvačilo (prva brzina) se aktivira oko 10-15 km/h kada centrifugalna sila savlada napetost trake prve brzine. Pri daljnjem povećanju brzine oko 25-30 km/h, drugo kvačilo (druga brzina) se aktivira na isti način. Pravilna napetost trake je ključna za tačnu aktivaciju brzina - preslaba traka dovodi do prevremene aktivacije i klizanja, prejaka traka odlaže aktivaciju i smanjuje performanse.

Kompatibilnost sa Tomos modelima

Ova traka lamela je kompatibilna sa: Tomos Automatik A3 sve verzije (Standard, Sport, LX, SL, MS) proizvedenih od 1970. do 1992. godine, Tomos Automatik A35 sve varijante (Standard, Sport, Luxe, Targa, Sprint, Quadro) proizvedenih od 1985. do 2002. godine, Tomos Colibri A5 sa automatskim dvobrzinskim menjačem proizvedenim od 1988. do 1995. godine. Važna napomena: Ova traka je SAMO za automatske dvobrzinske Tomos modele. NE odgovara za APN, T seriju, BT50, E90 ili ATX modele koji koriste ručni petobrzinski menjač bez centrifugalnih kvačila.

Razlike između brzina: Svako kvačilo (prva i druga brzina) ima svoju traku lamela. Trake mogu imati male razlike u napetosti i debljini materijala - traka druge brzine je obično nešto jača kako bi se brzina aktivirala pri višim obrtajima. Obično se trake prodaju pojedinačno pa je važno naručiti pravu traku za brzinu koju servisirате ili naručiti kompletan set za obe brzine.

Kada zameniti traku lamela

Simptomi istrošene ili oštećene trake: klizanje kvačila pod opterećenjem - motor se vrti ali nema dovoljnog prenosa snage na točak, polomljena traka što dovodi do potpunog gubitka određene brzine, oslabljena traka koja je izgubila elastičnost i ne drži segmente pravilno, prevremena aktivacija brzine - kvačilo se aktivira pri nižim obrtajima nego što je predviđeno, zakasnela aktivacija brzine - kvačilo se ne aktivira ili se aktivira tek pri vrlo visokim obrtajima, neravnomerna aktivacija segmenata što uzrokuje vibracije i trzaje, pregrevanje kvačila zbog konstantnog klizanja, vidljive pukotine ili deformacije na traci prilikom vizuelnog pregleda.

Uzroci habanja trake: Traka se habači zbog konstantnih ciklusa naprezanja i opuštanja tokom svake aktivacije kvačila. Pregrevanje kvačila može degradirati materijal trake i oslabiti elastičnost. Agresivna vožnja sa naglim ubrzavanjem stvara ekstremne sile koje ubrzavaju zamor materijala. Nedostatak ili loše ATF ulje u menjaču povećava trenje i temperaturu što dodatno habači traku i segmente.

Kako prepoznati problem sa trakom

Problem: Kvačilo klizi i motor se previše vrti?
Ako motor lako obrće ali moped teško ubrzava ili gubi snagu pod opterećenjem, kvačilo klizi. Uzrok može biti istrošeni segmenti ali često je problem u oslabenoj traci koja ne omogućava čvrsto zahvatanje segmenata. Rešenje: Otvorite kvačilo i pregledajte stanje trake - ako je istegnuta, deformisana ili oslabljena, zamenite je zajedno sa segmentima.

Problem: Druga brzina se ne aktivira?
Ako moped ostaje u prvoj brzini bez obzira koliko gasirate, problem može biti u polomljenoj traci drugog kvačila ili traci koja je previše jaka. Rešenje: Demontaža i inspekcija drugog kvačila. Ako je traka polomljena, segmenti se ne mogu širiti. Ako je traka previše jaka (pogrešan tip), centrifugalna sila nije dovoljna za aktivaciju.

Problem: Brzina se aktivira prerano ili prekasno?
Ako se prva brzina aktivira već pri 5-7 km/h umesto 10-15 km/h, traka je preslaba. Ako se brzina ne aktivira ni pri 20 km/h, traka je prejaka. Rešenje: Zamena trake sa pravilnom napetošću. Obavezno koristite originalnu traku ili kvalitetnu zamenu sa specifikacijama koje odgovaraju vašem modelu.

Problem: Trzaji ili vibracije pri aktivaciji brzine?
Ako osetite trzaj ili vibraciju kada se brzina aktivira, segmenti se možda neravnomerno šire zbog nepravilne trake. Rešenje: Proverite da li je traka pravilno montirana i da ravnomerno drži sva tri segmenta. Takođe proverite da li su segmenti ravnomerni po masi - neravnomerni segmenti će se različito ponašati čak i sa dobrom trakom.

Postupak zamene trake lamela

Potreban alat i materijali: set ključeva 8mm-19mm, šrafcigeri, plastični čekić, ekstraktori radilice ili specijalan alat za skidanje radilice, nova traka lamela, nove lamele (segmenti) ako su istrošene, novo ATF ulje za menjač (0.5-0.8L), nova zaptivna masa za kućište menjača, čista krpa za brisanje delova, posuda za staro ulje. Važno upozorenje: Zamena trake lamela zahteva kompletno otvaranje levog poklopca motora i demontažu kvačila što je složen posao koji se NE preporučuje početnicima. Greška pri montaži može oštetiti kvačilo, radilicu ili menjač.

Demontaža kvačila: Skinite levi poklopac motora odvrnuvši sve zavrtnje oko ivice. Ispustite ATF ulje iz menjača kroz čep za pražnjenje. Skinite levo kvačilo odvrnuvši maticu na kraju radilice (potreban je holder za fiksiranje radilice ili blokiranje preko zadnjeg točka). Izvadite kompletno kućište kvačila sa radilice vodeći računa o redosledu prstenova i distancnih elementana. Rastavite kućište kvačila odvrnuvši centralni zavrtanj ili odvajanjem delova zavisno od konstrukcije. Pristupite lamelama prvog i drugog kvačila - svako kvačilo ima svoju traku i tri segmenta.

Skidanje stare trake: Locirајte traku koja obuhvata tri segmenta kvačila. Pažljivo skinite traku razvijajući je sa segmenata - obratite pažnju da segmenti ne ispadnu i ne izgubite pinove (čivije) koji se nalaze u segmentima. Pregledajte stare segmente - ako je frikacioni materijal duboко izlizан, zamenite i segmente. Očistite sve delove kvačila od starog ulja, prljavštine i eventualnih ostataka frictionog materijala.

Montaža nove trake: Ako montirате nove segmente, najpre ih potopite u ATF ulje na 24 sata - ovo je jako važno jer omogućava frikcionom materijalu da apsorbuje ulje i obezbedi optimalan rad. Montirajte pinove (čivije) u nove segmente ako su skinuti. Pozicionirajte tri segmenta na nosač kvačila ravnomerno raspoređene pod uglom od 120 stepeni. Stavite novu traku oko segmenata pažljivo obuhvatajući sva tri i zatvarajući krajeve trake da se preklapaju. Proverite da traka ravnomerno drži segmente i da segmenti slobodno mogu da se pomeraju radijalno prema spolja.

Ponovno sklapanje kvačila: Složite kućište kvačila po obrnutom redosledu demontaže. Vratite kompletno kvačilo na radilicu vodeći računa o tačnom redosledu distancnih prstenova. Pritegnite maticu radilice preporučenim momentom 40-50 Nm. Nanesite zaptivnu masu na spojne površine levog poklopca. Montirajte poklopac pažljivo i ravnomerno pritegnite zavrtnje u ukrštenom nizu. Napunite menjač svežim ATF uljem do donje ivice otvora za dopunu. Testirajte aktivaciju brzina najpre sa podignutim zadnjim točkom, zatim tokom probne vožnje. Prva brzina treba da se aktivira oko 10-15 km/h, druga brzina oko 25-30 km/h.

Održavanje kvačila i produžavanje veka trake

Redovna zamena ATF ulja: ATF ulje u automatskom menjaču treba menjati svakih 3000-5000 km ili na svake 1-2 godine. Staro ulje gubi podmazivačka svojstva i povećava trenje i temperaturu kvačila što habači traku i segmente. Korišćenje kvalitetnog ulja - preporučuje se ATF Dexron II ili III specifikacija. Jeftina ulja nemaju potrebne aditive za zaštitu frictionog materijala segmenata.

Pravilna tehnika vožnje: Izbegavajte konstantne nagле startove i brutalno gasiranje jer to stvara ogromne centrifugalne sile koje habači traku. Dozvolite motoru da se postepeno zagreje pre agresivne vožnje. Ne vozite konstantno na granici aktivacije brzine gde kvačilo klizi - ili potpuno pustite gas ili pun gas da se brzina pravilno aktivira.

Provera nivoa ulja: Periodično proveravајte nivo ATF ulja kroz otvor za dopunu. Nizak nivo ulja dovodi do pregrejavanja kvačila i ubrzanog habanja trake i segmenata. Znaci nedostatka ulja: pojačana buka iz menjača, klizanje kvačila, miris paljenog frictionog materijala. Ako primetite curenje ulja iz menjača, odmah pronađite i rešite uzrok.

Sinhronizovana zamena komponenti: Kada menjate traku lamela, preporučuje se zamena i segmenata kvačila istovremeno čak i ako segmenti izgledaju u dobrom stanju. Novi komplet (traka + tri segmenta) obezbeđuje optimalan rad i produžen vek trajanja. Stari istrošeni segmenti će brzo uništiti novu traku.

Često postavljana pitanja

Da li su trake za prvu i drugu brzinu iste?
Mogu biti identične ili imati male razlike u napetosti. Traka druge brzine je često nešto jača kako bi brzina bila aktivirana pri višim obrtajima. Najbolje je koristiti originalne trake označene za određenu brzinu ili kupiti komplet za obe brzine.

Mogu li voziti sa polomljenom trakom?
Ne, apsolutno ne. Bez trake, segmenti kvačila će se razbacati centrifugalnom silom i mogu oštetiti druge komponente menjača. Takođe nećete imati prenos snage na tu brzinu. Ako se traka polomila tokom vožnje, prestanite voziti i odvucite moped.

Mogu li saviti ili podesiti staru traku?
Ne preporučuje se. Savijanjem trake možete je dodatno oslabiti i izazvati pucanje. Stara traka koja je izgubila elastičnost neće pravilno raditi čak i ako je podesite. Traka košta svega 200-300 dinara i zamena je siguran izbor.

Koliko traje traka lamela?
Pri normalnoj upotrebi i redovnom održavanju, kvalitetna traka može trajati 20000-40000 km ili više. Faktori koji skraćuju vek: agresivna vožnja, nedostatak ATF ulja, pregrevanje kvačila, loš kvalitet zamenske trake.

Zašto je bitno potopiti nove segmente u ulje?
Frickioni materijal na segmentima je porozan i mora apsorbovati ulje pre upotrebe. Suvi segmenti će se brzo pregrevati, habači i klizati. Potapanje u ATF ulje na 24 sata omogućava potpuno zasićenje materijala uljem.

Mogu li koristiti običnu oprugu umesto originalne trake?
Ne, obična opruga nema odgovarajuću geometriju, napetost ili pozicioniranje. Originalna traka je precizno dizajnirana da pruži tačnu silu za aktivaciju kvačila pri određenim obrtajima. Improvizovane zamene neće raditi pravilno i mogu oštetiti kvačilo.

Šta ako ne mogu da skinem radilicu?
Skidanje radilice zahteva specijalбан alat (ekstraktor) ili tehniku blokiranja radilice dok odvrćete maticu. Ako nemate iskustva ili alat, preporučuje se odnošenje u servis. Pokušaj forsiranja bez pravog alata može oštetiti navoj radilice ili ležajeve.

Mogu li sam zameniti traku ako nisam mehaničar?
Zamena trake zahteva otvaranje levog poklopca motora i demontažu kvačila što je napredna procedura. Ako nemate iskustva sa rastavljanjem automatskog kvačila, preporučuje se odnošenje u servis. Radnja obično naplaćuje 3000-6000 dinara za potpunu reviziju kvačila.
