Prekidač svetla Tomos Automatik A3 A35 A5 APN T14 T15 novi tip

Prekidač svetla Tomos Novi Tip za A3 A35 APN T14 T15

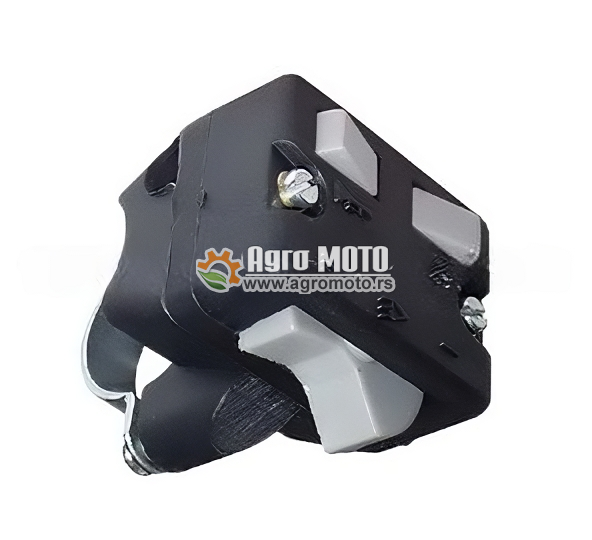

Prekidač svetla Tomos "novi tip" je univerzalni kombinovani prekidač namenjen za montažu na upravljač (korman) novijih generacija Tomos mopeda. Ovaj model integriše tri ključne funkcije u jednom kućištu: gašenje motora, paljenje svetla (dugo/kratko) i sirenu. Prepoznatljiv je po svom kockastom, kompaktnom dizajnu i plastičnim tasterima (sivi i beli), za razliku od starog, metalnog Merit ili CEV prekidača.

Iako je vizuelno moderniji i ergonomski dizajniran za palac, ovaj zamenski "kineski" prekidač često zbunjuje vlasnike prilikom povezivanja jer raspored žica i boje ne moraju uvek odgovarati originalnoj Tomos šemi. Njegova velika prednost je cena i dostupnost, pa je najčešći izbor za restauraciju instalacije na mopedima kao što su Automatik A35, APN 6 Alpino i noviji T14/T15 modeli.

Funkcije i raspored tastera

• Gornji taster (Crni ili Sivi): Prekidač za gašenje motora (Kill switch). Povezuje se na crnu žicu iz paljenja koja, kada se spoji na masu, gasi motor.
• Srednji prekidač (Klackalica): Služi za svetla. Ima tri položaja ili dva (zavisno od verzije): ugašeno / kratko / dugo svetlo.
• Donji taster (Beli ili Sivi): Taster za sirenu. Pritiskom se zatvara strujno kolo sirene.

Kako povezati ovaj prekidač? (Šema)

Pošto je ovo zamenski deo, boje žica mogu varirati, ali princip rada je uvek isti. Preporučuje se korišćenje unimera (zujalice) pre montaže da biste potvrdili koji izvod je za šta.

Tipičan raspored (proveriti unimerom!):

1. Masa (Ground): Obično braon žica. Mora imati dobar kontakt sa ramom ili masom motora da bi gašenje i sirena radili.
2. Gašenje motora: Crna žica iz prekidača se spaja na crnu žicu koja dolazi iz magneta (bobine). Kada se pritisne taster za gašenje, ova žica se spaja na masu.
3. Napajanje svetla (Ulaz): Žuta žica. Dovodi struju iz namotaja za svetlo (sa reglera).
4. Izlazi za svetla: Bela i Plava žica. Jedna ide na sijalicu kratkog svetla, druga na dugo.
5. Sirena: Crvena ili druga boja (često se sirena napaja direktno, a prekidač joj daje masu, ili obrnuto, zavisno od tipa instalacije 6V/12V).

Napomena: Kod plastičnih kućišta, masa se ne dobija automatski preko volana (jer je kućište plastično!), zato je izuzetno važno da žica za masu bude ispravno povezana na ram.

Najčešći problemi i rešenja

• Motor se ne gasi: Proveri masu. Ako braon žica nije dobro spojena na ram, prekidač za gašenje neće raditi jer ne može da "uzemlji" crnu žicu.
• Svetla ne rade: Proveri da li žuta žica dobija struju. Često se desi da se kontakti unutar jeftinijih prekidača oksidiraju ili razleme – otvori prekidač i preletuj kontakte ako je potrebno.
• Tasteri ispadaju: Ovo je mana jeftinijih kopija. Rukuj nežno i ne koristi preveliku silu.

Kompatibilnost

Ovaj prekidač odgovara za:

• Tomos Automatik A35 / A5 (modeli sa četvrtastim farom).
• Tomos APN 6 / Alpino (noviji tipovi sa plastičnim maskama).
• Tomos T14 i T15 (kao zamena za originalne, uz prepravku instalacije).

Nije direktna "plug-and-play" zamena za stare hromirane Merit prekidače na A3 ili APN 4 (zbog drugačijeg kačenja i izgleda), ali se funkcionalno može povezati.
