Cilindar i klip testere za Stihl MS 270 280 fi 46 mm Sword

Da li vaša Stihl testera gubi snagu, teško pali ili joj kompresija više nije na nivou? Srce svakog motora testere su cilindar i klip – i kada oni otkaže, sve ostalo postaje nevažno. Ovaj komplet, cilindar sa klipom i karikama prečnika 46 mm marke Sword, direktna je zamena za originalni Stihl deo OEM 1133 020 1202 / 1133 020 1203 i pokriva sve varijante modela Stihl MS 270, MS 270 C, MS 280 i MS 280 C. Ugradnjom Sword kompleta, motor vaše testere vraća se na pune fabričke performanse.

Cilindar i klip Sword testere Stihl MS 270 270C MS 280 280C fi 46 mm OEM 1133 020 1202 1133 020 1203

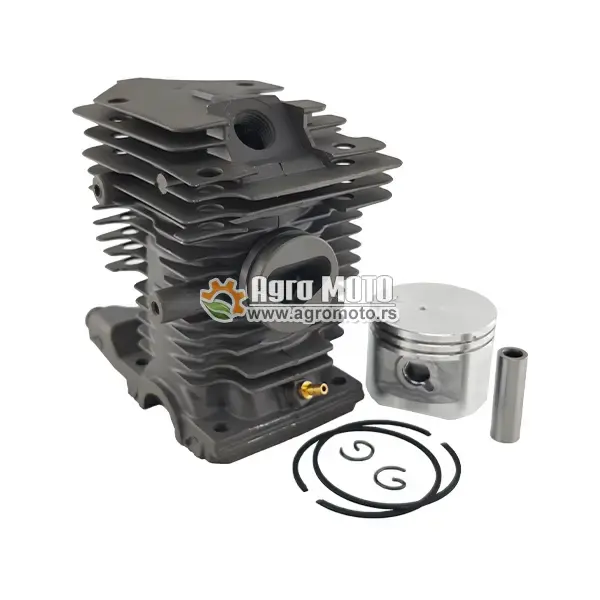

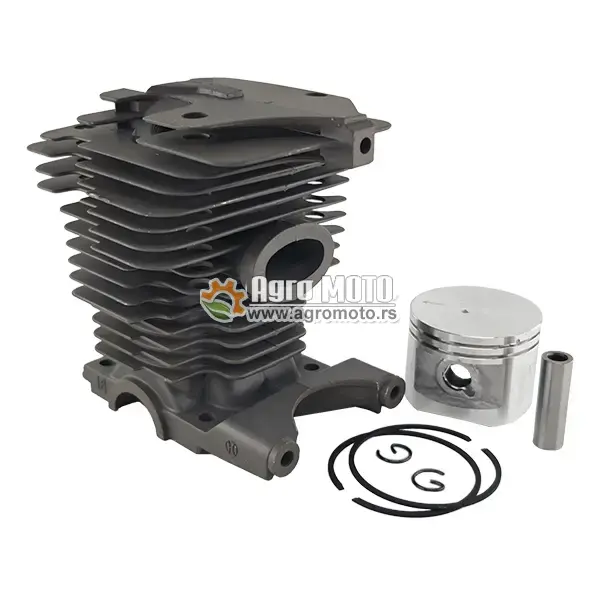

Sword je renomirani proizvođač aftermarket rezervnih delova za motorne testere, trimere i kosilice, poznat po preciznoj toleranciji izrade, nikasilnom premazu unutrašnje bore i optimalnoj geometriji kompresionih karika. Komplet obuhvata sve što je potrebno za kompletan remont gornjeg dela motora: cilindar od aluminijumske legure sa nikasilnom ili čeličnom košuljicom, klip, dve kompresione karike, bolcnu klipa i cirklere. Prečnik bore od tačno 46 mm odgovara originalnoj specifikaciji modela MS 280 i MS 280 C, a koristi se i kao standardni „Big Bore" nadogradni komplet za MS 270 i MS 270 C – iste arhitekture bloka motora.

Tehničke specifikacije Sword cilindra i klipa fi 46 mm

• Marka: Sword
• OEM kataloški broj: 1133 020 1202 / 1133 020 1203
• Prečnik cilindra (bore): 46 mm
• Prečnik bolcne klipa: 10 mm
• Hod klipa (stroke): 32,6 mm
• Zapremina motora: ~54,2 cc (MS 280 / MS 280 C)
• Snaga motora: 2,8 kW / 3,81 KS pri 9.500 o/min
• Maks. obrtaji: 13.500 ± 150 o/min
• Materijal cilindra: aluminijumska legura sa nikasilnim premazom unutrašnje bore
• Materijal klipa: visokokvalitetna livena aluminijumska legura
• Karike: 2 kompresione karike od specijalizovanog livenog gvožđa
• Dekompresioni ventil: navoj na klipu za dekompresioni ventil
• U kompletu: cilindar + klip + 2 karike + bolcna (10 mm) + cirkleri

Zašto baš Sword – prednosti aftermarket kompleta

Sword cilindri i klipovi izrađuju se po strogim tolerancijama koje odgovaraju originalnom Stihl standardu. Nikasilni premaz unutrašnjosti cilindra osigurava minimalno trenje između klipa i cilindra, što znači manje habanje, bolju kompresiju i duži vek trajanja u poređenju sa nepremazan aluminijumskim cilindrima. Za razliku od jeftinijih kineskih zamena, Sword delovi dolaze sa proverenim tolerancijama bore i precizno obrađenim žlebovima karika, što sprečava najčešće uzroke preranog habanja – neravnomerno naleganje karika.

Razlika između MS 270 i MS 280 – koji cilindar za koji model

Ova dva modela testera dele identičan blok motora i karter, ali se razlikuju u prečniku cilindra. Stihl MS 270 dolazi iz fabrike sa cilindrom od 44 mm (zapremina 49,6 cc, 2,6 kW), dok Stihl MS 280 nosi cilindar od 46 mm (zapremina 54,2 cc, 2,8 kW). Zahvaljujući identičnoj konstrukciji, Sword cilindar 46 mm se može ugraditi i u MS 270 kao standardni upgrade – čime MS 270 efektivno dobija snagu i zapreminu MS 280. Ovaj zahvat je legitimna i rasprostranjena servisna praksa.

Simptomi istrošenog cilindra i klipa – kada je remont neophodan

Motor motorne testere radi u ekstremnim uslovima: prašina od piljevine, visoke temperature, vibracije i dvotaktna smesa pod pritiskom. Evo simptoma koje ne sme da se ignoriše:

• Testera teško pali ili se uopšte ne pali – svećica, karburator i starter su ispravni, ali kompresija ne postoji
• Vidljivo smanjena snaga pri seči – testera koja je nekad lako prolazila kroz trupac sada se zagušuje i staje
• Plav ili siv dim iz auspuha – istrošene karike ne brtvene, ulje prodire u komoru sagorevanja
• Povišena potrošnja goriva – motor gori bogatiju smešu jer kompresija nije dovoljna za efikasno sagorevanje
• Glasno kucanje iz motora – klip ima bočni pomak, karike su slomljene ili je cilindar izgreban
• Kompresija ispod 9–10 bara pri merenju kompresimetrom – pouzdan dijagnostički znak istrošenih karika

Kako proveriti kompresiju bez kompresimetra

Jednostavna kućna metoda: izvadite svećicu, postavite čist prst na otvor i povucite poteznik. Ako prst čvrsto zatvori otvor i oseti jak pritisak koji ga izbacuje – kompresija je dobra. Ako prst slobodno ostane na otvoru bez pritiska – karike su istrošene i vreme je za Sword remont komplet. Ova proba ne daje tačnu vrednost u barima, ali je pouzdana indikacija da je zamena neophodna.

Ugradnja Sword cilindra i klipa – korak po korak

Remont gornjeg dela motora Stihl MS 270/280 nije zahvat za potpune početnike, ali iskusan vlasnik ili servisni tehničar može ga obaviti uz standardan alat za 45–90 minuta.

1. Isključite testeru i ostavite da se ohladi najmanje 15 minuta.
2. Skinite filter vazduha, karburator i usisnu prirubnica – pristup cilindru.
3. Odvrnite 4 vijka glave cilindra (M8) i podignite cilindar s kartera.
4. Izvadite cirklere pažljivo i izvucite bolcnu klipa iz ušice klipnjače.
5. Pregledajte klipnjaču i ležaj – ako postoje tragovi istrošenosti, zamenite i ležaj.
6. Namažite novi Sword klip i karike čistim dvotaktnim uljem pre ugradnje u cilindar.
7. Uvucite klip u cilindar uz pomoć steznog prstena za karike – pažljivo, bez nasilnog guranja.
8. Montirajte bolcnu i cirklere, proverite da su cirkleri ispravno legli u žlebove.
9. Postavljajte cilindar na karter sa novim dihtungom (preporučujemo zasebnu zamenu dihtungova).
10. Zategnite vijke glave cilindra po dijagonali – moment pritezanja 10–12 Nm.
11. Uhodajte motor – prvih 10–15 minuta bez opterećenja, na praznom hodu.

Kompatibilni modeli Stihl – serija MS 270 i MS 280

Sword komplet cilindar i klip fi 46 mm, OEM 1133 020 1202 / 1133 020 1203, potvrđeno odgovara za sledeće Stihl modele motornih testera:

Stihl MS 270 i MS 280 – sve varijante

Stihl MS 270 (kao Big Bore upgrade), Stihl MS 270 C (kao Big Bore upgrade), Stihl MS 280 (originalni cilindar), Stihl MS 280 C (originalni cilindar).

Česta pitanja o Sword cilindru i klipu za Stihl MS 270 280

Da li Sword 46mm cilindar odgovara originalnom Stihl MS 270?
Originalni Stihl MS 270 dolazi sa cilindrom 44 mm. Sword komplet od 46 mm montira se na isti karter i klipnjaču MS 270 kao standardni upgrade – čime testera dobija zapreminu i snagu MS 280. Ovaj zahvat je rasprostranjena i legitimna servisna praksa.

Koji je pravi OEM broj – 1133 020 1202 ili 1133 020 1203?
Oba broja su validni Stihl OEM delovi – 1133 020 1202 je ranija revizija, a 1133 020 1203 je novija varijanta. Sword komplet pokriva oba broja jer su identičnih dimenzija i u potpunosti su međusobno zamenljivi.

Šta sve dolazi u Sword kompletu – treba li još nešto kupiti?
Sword komplet sadrži cilindar, klip, dve karike, bolcnu i cirklere. Za potpun remont motora preporučujemo i zasebnu zamenu dihtungova kartera (semering) i igličnog ležaja klipnjače. Svećicu NGK BPMR7A (razmak elektroda 0,5 mm) zamenite kao standardni servisni korak.

Koliko kompresije treba da ima ispravan MS 280?
Ispravan motor Stihl MS 280 treba da pokazuje između 9 i 12 bara kompresije. Vrednosti ispod 8 bara jasno ukazuju na istrošene karike i potrebu za remontom Sword kompletom.

Koliko sati radi motor pre remonta cilindra?
Pri pravilnoj mešavini goriva i ulja (1:50 sa kvalitetnim dvotaktnim uljem) i redovnoj zameni filtera vazduha, Sword cilindar i klip traju 400 do 1000 radnih sati. Profesionalni korisnici koji pile svakodnevno obično remontuju motor svake 2–3 sezone.
