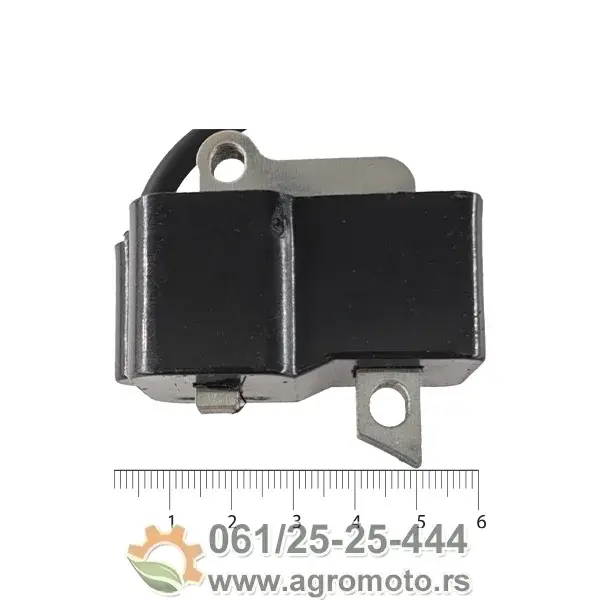

Elektronika (bobina) testere Husqvarna 550XP Jonsered CS2253

Elektronika (bobina) za motornu testeru – modul paljenja OEM 581723602 – ključni je električni deo koji generiše iskru i pokreće motor vaše testere. Kada bobina otkaže, testera ne pali ili pali samo povremeno, bez obzira na stanje svećice i karburatora. Ovaj modul direktno odgovara za modele Husqvarna 550XP, Husqvarna 550XPG, Husqvarna 545, Jonsered CS2252 i Jonsered CS2253 – bez dorade, bez prilagođavanja, direktna zamena na originalno mesto.

Elektronika bobina paljenja testere za Husqvarna 545 550XP 550XPG Jonsered CS2252 CS2253

Motorna testera bez iskre ne može da radi – i tačka. Modul paljenja (poznat i kao bobina, elektronika ili ignition coil) jedina je komponenta koja pretvara magnetni impuls zamajca u visokonaponsku iskru koja pali smešu u cilindru. Na modernim modelima poput Husqvarna 550XP i Husqvarna 545, ovaj modul integriše i komunikaciju sa AutoTune sistemom karburatora – što znači da oštećena bobina može poremetiti ne samo paljenje, već i rad karburatora i regulaciju goriva. Upravo zato je dijagnoza i pravovremena zamena bobine jedan od najvažnijih koraka u servisu ovih testera.

Tehničke specifikacije – modul paljenja 581723602

• OEM broj: 581723602 (581 72 36-02)
• Alternativni OEM broj: 577790701 (577 79 07-01) – ranija verzija
• Tip sistema paljenja: SEM-DM61
• Razmak modula od zamajca (air gap): 0,3 mm (±0,1 mm)
• Razmak elektroda svećice: 0,5 mm
• Preporučena svećica: NGK CMR6H
• Maksimalni broj obrtaja: 10.200 o/min
• Tip ugradnje: direktna zamena, montaža na 2 vijka
• Komunikacija: integrisan konektor za AutoTune modul karburatora

Zašto elektronika otkazuje – uzroci koje treba znati

Modul paljenja je elektronska komponenta koja radi u izuzetno teškim uslovima – vibracije, visoke temperature, vlaga i prašina svakodnevno ga opterećuju. Najčešći uzroci otkaza su pregrevanje usled zapušenog sistema hlađenja, vlaga koja prodre u konektor ili između namotaja, mehanički udar pri padu testere i dugotrajno skladištenje bez pokrivanja od vlage. Na modelima sa AutoTune sistemom, kao što su Husqvarna 550XP i Husqvarna 545, oštećen konektor žice između bobine i AutoTune modula može imitovati simptome pokvarene bobine – pa pre zamene uvek proverite i stanje konektora i izolacije žice.

Kako prepoznati da je bobina otkazala – simptomi

• Testera uopšte ne pali – nema iskre ni pri novoj svećici i ispravnom gorivu
• Pali samo kada je hladna, a gasi se čim se zagreje – klasičan simptom termičkog otkaza bobine
• Nestabilan rad i iznenadno gašenje bez vidljivog razloga tokom rada
• Slaba iskra na tester-lampi – iskra postoji, ali je suviše slaba da zapali smešu
• Testera radi ali bez punog gasa – AutoTune komunikacija je prekinuta
• Vidljiva oštećenja – naprslo kućište bobine, opečena izolacija žice visoke napetosti

Dijagnoza pre zamene – dva jednostavna testa

Pre nego što kupite novu bobinu, potvrdite dijagnozu jednim od dva jednostavna testa. Test iskre: izvadite svećicu, priključite je na kap svećice i oslonite masu svećice na metal motora – povucite starterom i proverite da li ima iskre. Nema iskre = problem je u bobini ili žici visokog napona. Test otpora: multimetrom izmerite otpor između terminala bobine. Ako je vrednost van opsega koji navodi servisni priručnik, bobina je defektna. Uvek proverite i vizuelni izgled konektora AutoTune žice – oštećena izolacija je čest i previdan uzrok problema.

Ugradnja novog modula paljenja – korak po korak

1. Ugasite testeru i izvadite svećicu – osigurajte se da se motor ne može slučajno upaliti
2. Uklonite poklopac cilindra i plastičnu vazdušnu mlaznicu (air nozzle) za pristup bobini
3. Odspojite konektor AutoTune žice koji spaja bobinu sa modulom karburatora – pritisnite jezičak i odvojite konektor
4. Uklonite žicu visokog napona iz njenog kanala na pregradi
5. Odvijte dva vijka bobine (4mm imbus ključ) i izvadite stari modul
6. Postavite novu bobinu na mesto i ručno utegnite vijke – ne zatežite potpuno
7. Montirajte zamajac i okrenite ga dok magneti ne budu naspram bobine
8. Umetnite plastični alat za razmak debljine 0,3 mm između zamajca i bobine – magneti će privući bobinu uz zamajac
9. Zategnite vijke bobine momentom 4,5–6 Nm
10. Uklonite alat za razmak, okrenite zamajac i proverite da nema kontakta
11. Povežite konektor AutoTune žice – mora da klikne na mesto na modulu karburatora
12. Postavite žicu visokog napona u njen kanal, montirajte mlazni, kapicu svećice i poklopac cilindra
13. Ugradite svećicu i testirajte iskru pre finalnog zatvaranja

Šta još proveriti tokom servisa sistema paljenja

Otvoren motor je idealna prilika za kompletnu proveru elektro sistema:

• Svećica NGK CMR6H – uvek menjajte svećicu zajedno sa bobinom, stara svećica može oštetiti novu bobinu
• AutoTune modul karburatora – proverite konektor i stanje žice koja komunicira sa bobinom
• Filter vazduha – zapušen filter dovodi do pregrevanja koje skraćuje životni vek bobine
• Rashladni sistem – proverite rebra cilindra od naslaga i poklopac cilindra

Kompatibilni modeli – Husqvarna 545 550XP 550XPG Jonsered CS2252 CS2253

Modul paljenja OEM 581723602 (581 72 36-02) direktno odgovara za sledeće modele: Husqvarna 550XP, Husqvarna 550XPG, Husqvarna 545, kao i Jonsered modele Jonsered CS2252 i Jonsered CS2253 (uključujući varijantu CS2253WH Turbo). Svi ovi modeli dele identičan sistem paljenja SEM-DM61 i isti raspored montaže bobine.

Česta pitanja o bobini paljenja Husqvarna 550XP i 545

Koja je razlika između OEM 581723602 i 577790701?
Oba OEM broja odgovaraju za iste modele – 581723602 je novija verzija modula, dok je 577790701 starija varijanta. Obe su međusobno zamenljive i kompatibilne sa modelima Husqvarna 550XP, Husqvarna 545, Jonsered CS2252 i Jonsered CS2253.

Može li testera da radi sa oštećenom bobinom?
Ponekad da – ali kratko i nepouzdano. Delimično oštećena bobina često funkcioniše dok je motor hladan, a otkazuje čim se zagreje. Rad sa takvom bobinom može oštetiti svećicu i karburator, pa je zamena jedino ispravno rešenje čim se dijagnoza potvrdi.

Da li je potreban specijalni alat za podešavanje razmaka?
Nije neophodan specijalni alat – dovoljan je svaki komad plastike debljine 0,3 mm (npr. plastična kartica, feeler gauge). Magneti na zamajcu automatski privlače bobinu uz alat za razmak dok se vijci zatežu, što ugradnju čini jednostavnom čak i bez iskustva u servisiranju testera.

Kako da budem siguran da je bobina uzrok problema, a ne svećica?
Stavite novu svećicu i proverite ima li iskre. Ako nema iskre ni sa novom svećicom, problem je u bobini ili žici visokog napona. Ako ima iskre ali testera ne pali, tražite uzrok u karburatoru ili kompresiji motora.

Da li AutoTune sistem može raditi sa zamenskom bobinom?
Da. Zamenska bobina OEM 581723602 zadržava originalni konektor za komunikaciju sa AutoTune modulom karburatora, pa AutoTune sistem nastavlja da radi normalno – bez potrebe za resetovanjem ili kalibracijom.
