Prekidač na kormanu kineski skuter GY6 4T levi sa polugom - 8 pinova

Prekidač na kormanu kineski skuter GY6 4T levi sa polugom

Sirena ne radi, migavci se ne uključuju ili primetite da kabl unutar prekidača ima prekid pri savijanju korme? Levi prekidač na kormanu je centralno mesto za kontrolu sirene i migavaca kod GY6 4T skutera, pa njegov kvar direktno gasi ove bezbednosne funkcije bez obzira na to koliko je ostatak električnog sistema ispravan.

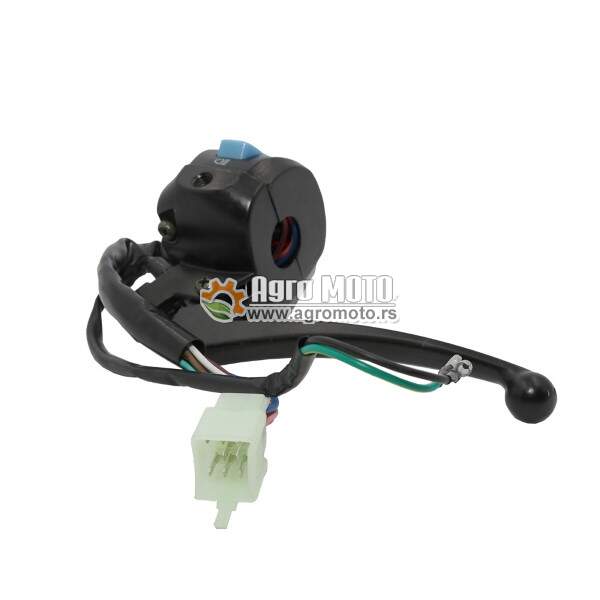

Ovaj levi prekidač sa polugom (kočiona ručica integrisana u telo) i 8-pinskim konektorom je namenski deo za GY6 4T kineske skutere.

Tehničke specifikacije i karakteristike

• Pozicija: levi prekidač na kormanu

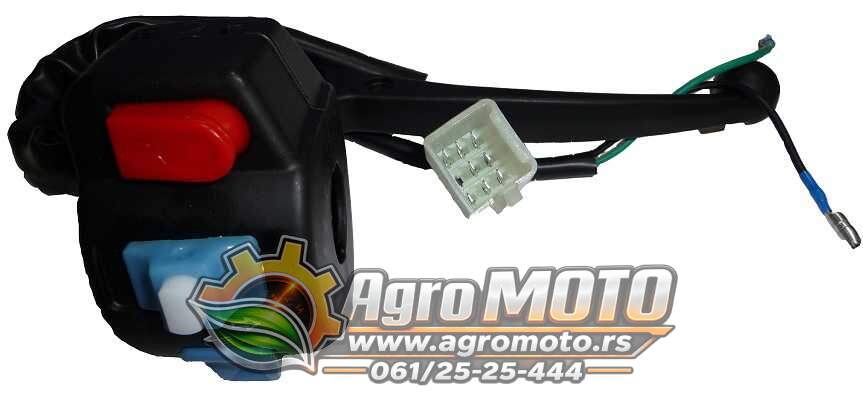

• Konektor: 8 pinova (crvena dugme za sirenu, plavo dugme za migavac)
• Kompatibilnost: GY6 4T kineski skuteri (125cc i srodne klase)
• Funkcije: sirena (horn), levi/desni migavac, integrisana kočiona poluga

Zašto raspored pinova nije univerzalan kod svih GY6 skutera

Kod GY6 baziranih skutera postoji nekoliko varijanti ožičenja levog prekidača u zavisnosti od proizvođača kabl-snopa, ali standardna konfiguracija koristi 7 pinova koji idu do konektora, dok osma žica ide direktno na sirenu bez prolaska kroz glavni konektor. Ova žica za sirenu je razlog zašto prekidač ima "8 pinova" ukupno, ali ne svih 8 prolazi kroz isti fizički konektor.

Pre kupovine, preporučuje se da fotografišete postojeći konektor na vašem skuteru i uporedite raspored pinova sa novim prekidačem, jer čak i kod "standardnog" 8-pinskog GY6 prekidača mogu postojati razlike u boji žica između proizvođača kabl-snopa.

Simptomi kvara i savet servisera iz prakse

Ako sirena radi, ali migavci ne funkcionišu (ili obrnuto), problem je najčešće izolovan na jedan od dva unutrašnja mikroprekidača u telu, a ne na celu jedinicu, iako se u praksi retko servisira pojedinačni mikroprekidač i umesto toga se menja cela sklopka. Testirajte multimetrom u modu kontinuiteta na svaki par pinova dok pritiskate dugme da locirate koji unutrašnji kontakt ne radi.

Čest uzrok povremenog gubljenja funkcije (sirena radi samo kada je korman u određenom položaju) je prelomljen kabl unutar gumene zaštite na mestu gde kabl izlazi iz tela prekidača prema kormanu. Ovo mehaničko zamaranje kabla nastaje usled ponovljenog okretanja i savijanja korme tokom godina korišćenja, i ne rešava se zamenom sijalica ili osigurača, već isključivo zamenom prekidača ili popravkom kabla na tom mestu.

Prilikom montaže novog prekidača, obavezno provere da integrisana kočiona poluga slobodno aktivira mikroprekidač za stop svetlo pri pritisku, jer nepravilno namontiran prekidač može ostaviti stop svetlo neaktivnim čak i kada su sve električne veze ispravne.

Kompatibilnost uređaja

• GY6 4T kineski skuteri (125cc)

Povezani delovi i preporuka za održavanje

Uz zamenu ovog prekidača, preporučuje se i provera osigurača i kablovske instalacije u zoni korme, jer se čest uzrok "sličnih" simptoma nalazi upravo u ovim susednim delovima, ne u samom prekidaču. Proverite i kočionu ručicu, s obzirom da je integrisana u istu jedinicu i njena funkcionalnost zavisi od pravilne montaže celog sklopa.

Najčešća pitanja

Zašto novi prekidač ne odgovara mom postojećem konektoru?
Različiti proizvođači kabl-snopa koriste blago drugačiji raspored pinova kod "standardnog" GY6 8-pinskog konektora. Fotografišite postojeći konektor i uporedite pre kupovine.

Zašto sirena ili migavci povremeno prestaju da radu?
Najčešće zbog prelomljenog kabla unutar gumene zaštite na mestu izlaska iz tela prekidača. Ovo je mehaničko zamaranje usled ponovljenog savijanja korme.

Kako da testiram koji unutrašnji kontakt u prekidaču ne radi?
Multimetrom u modu kontinuiteta, testirajući parove pinova dok pritiskate odgovarajuće dugme. Ovo lokalizuje problem bez potrebe za rastavljanjem cele jedinice.
