Set alata za vađenje električnih pinova/kontakata iz konektora

Alat za vađenje buksni / džekova 18 kom

Kabl na konektoru elektroinstalacije puca ili se kontakt izvija čim pokušate da ga izvučete klasičnim odvijačem? Većina elektro konektora na motociklima, skuterima i mašinama ima kontakte (pinove) fiksirane malim metalnim jezičkom koji se ne može otkočiti bez specijalno oblikovanog alata bez oštećenja same buksne ili kućišta konektora.

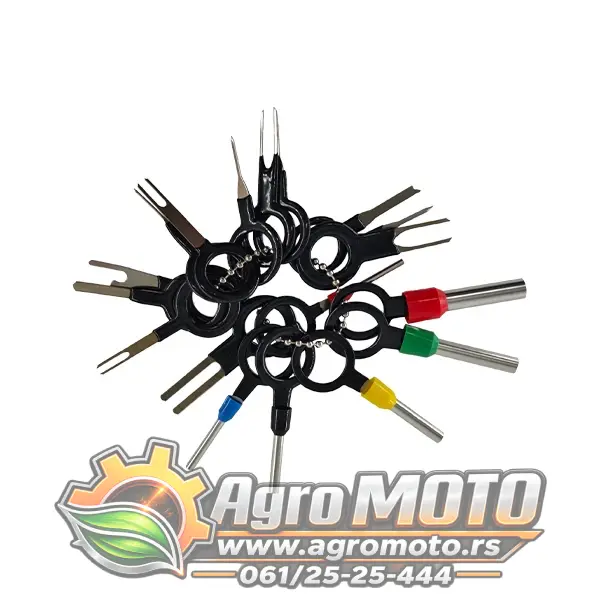

Ovaj set od 18 komada sadrži raznovrsne alate za vađenje pinova i buksni iz konektora, namenjen bezbednom rasklapanju elektroinstalacije bez kidanja kablova ili deformisanja kontakta.

Tehničke specifikacije i karakteristike

• Materijal: nerđajući čelik i aluminijum
• Broj komada: 18
• Sadržaj kompleta:
  • 4 jednostruka tanka alata sa vrhom: 0.8 / 1.0 / 1.2 / 1.4 mm
  • 4 dvostruka alata za različite dimenzije konektora
  • 1 jednostruki alat sa specijalnim vrhom
  • 1 jednostruki alat sa okruglim vrhom, 3 mm
  • 1 dvostruki alat sa okruglim vrhom, 8.0 / 3.0 mm
  • 1 dvostruki alat (dugi/kratki) sa okruglim vrhom
  • 6 šupljih cevastih alata za pinove različitih prečnika

Savet iz prakse: kako pravilno izvući pin bez oštećenja

Kod većine konektora, pin se drži unutar kućišta pomoću tankog metalnog jezička koji se savija prema unutra pri sklapanju. Da biste izvukli pin bez oštećenja, prvo morate ubaciti odgovarajući alat sa strane gde je jezičak, pritisnuti ga da se odvoji od zida buksne, i tek tada povući kabl unazad kroz kućište.

Najčešća greška je pokušaj vučenja kabla direktno napolje bez prethodnog otkočivanja jezička. Ovo skoro uvek trajno deformiše jezičak, čime pin gubi sposobnost da se ponovo pravilno uglavi u kućište konektora, čak i ako ga vratite na isto mesto.

Za manje, fine pinove (0,8-1,4 mm) koristi se najtanji jednostruki alat, dok za krupnije auto/moto konektore sa okruglim pinovima treba koristiti cevaste alate odgovarajućeg prečnika. Pogrešan izbor debljine alata za dati pin često dovodi do toga da alat "kliza" preko jezička umesto da ga precizno pritisne.

Ako radite na starijoj elektroinstalaciji sa korodiranim kontaktima, budite posebno pažljivi jer korozija ukoči jezičak i povećava rizik od loma pri vađenju pina. U tom slučaju blago pomerajte alat napred-nazad da razbijete koroziju pre nego što pokušate potpuno izvlačenje.

Namena i primena

• Servis elektroinstalacije motocikala, skutera i motornih mašina
• Rasklapanje i popravka oštećenih konektora bez kidanja kablova
• Zamena pojedinačnih pinova bez potrebe za zamenom celog konektora
• Dijagnostika kvarova na elektroinstalaciji

Povezani proizvodi i preporuka za održavanje

Ovaj set je koristan pri radu na svim vrstama elektro instalacija, uključujući elektroinstalaciju skutera. Kompletnu ponudu srodnog alata za servis pronađite u kategoriji alata za servis i održavanje.

Najčešća pitanja

Kako da znam koji alat iz seta da koristim za određeni konektor?
Poredite prečnik pina sa oznakama na alatima (0.8 do 1.4 mm za sitne pinove, veći cevasti alati za krupnije okrugle pinove). Probajte najmanji odgovarajući alat prvi da izbegnete oštećenje.

Šta se dešava ako povučem kabl bez otkočivanja jezička?
Jezičak se trajno deformiše i pin gubi sposobnost da se ponovo pravilno fiksira u kućištu konektora, čak i nakon vraćanja na isto mesto.

Da li ovaj set radi na korodiranim, starim konektorima?
Da, uz dodatan oprez. Blago pomeranje alata napred-nazad pomaže da se razbije korozija oko jezička pre potpunog izvlačenja pina.

Da li je potrebno posebno znanje za korišćenje ovog alata?
Ne, ali preporučuje se prvo testiranje na jednom pinu da se osetite pravilan pritisak, pošto prejak pritisak može oštetiti i alat i sam konektor.
