Ventili Honda GX 110 120

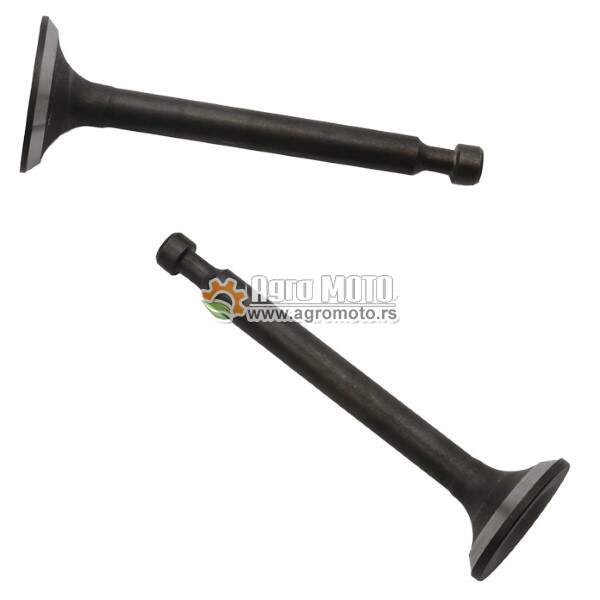

Komplet ventila Honda GX 110 GX 120

Profesionalni set ventila Honda GX110 GX120 predstavlja kvalitetno rešenje za kompletnu obnovu ventilskog mehanizma malih Honda motora. Ovaj ventilski komplet sadrži usisni i izduvni ventil precizno proizvedene prema OEM specifikacijama, namenjene za Honda GX 110 i Honda GX 120 motore zapremine 108-118 ccm koji se koriste u različitoj opremi.

Tehničke specifikacije ventilskog seta Honda GX110 GX120

Dimenzije i konstrukcija ventila:

• Usisni ventil - prečnik glave: 22.0 mm (pečurka ventila)
• Izduvni ventil - prečnik glave: 19.0 mm (pečurka ventila)
• Usisni ventil - ukupna dužina: 62.5 mm
• Izduvni ventil - ukupna dužina: 61.0 mm
• Prečnik šipke ventila: 5.50 mm za oba ventila
• OEM broj usisnog ventila: 14711-ZF0-000
• OEM broj izduvnog ventila: 14721-ZF0-000
• Materijal: Visoko-legirani čelik sa dodatkom hroma i nikla
• Površinska obrada: Termička obrada i precizno brušenje površine sedišta ventila
• Otpornost na temperature: Do 850°C za izduvni ventil, do 500°C za usisni
• Zazor usisnog ventila: 0.15 ± 0.02 mm
• Zazor izduvnog ventila: 0.20 ± 0.02 mm

Funkcionalni opis: Set ventila kontroliše protok gasova kroz razvodnu grupu motora. Usisni ventil većeg prečnika omogućava maksimalan protok sveže smeše goriva i vazduha u cilindar tokom usisnog takta, dok izduvni ventil manjih dimenzija ali otporniji na toplotu evakuiše sagorele gasove tokom izduvnog takta. Ventili rade sinhronizovano sa bregastim vratilom koje precizno određuje vreme otvaranja i zatvaranja.

Kompatibilni motori Honda GX 110 120

Ovaj komplet ventila je kompatibilan sa sledećim Honda motorima:

• Honda GX 110 - Četvorotaktni jednocilindarski motor zapremine 108 ccm, snage 3.2 KS (2.4 kW)
• Honda GX 120 - Motor zapremine 118 ccm, snage 3.5 KS (2.6 kW)
• Honda GX 110 K1 - Standardna verzija
• Honda GX 120 K1 - Standardna industrijska verzija
• Honda GX 120 UT2 - Verzija sa dodatnom opremom
• Kineske kopije Honda GX motora - Lifan, Zongshen, Loncin (108-120 ccm)

Primena motora Honda GX 110 120

Motori Honda GX 110 i Honda GX 120 sa ovim ventilskim setom se koriste u:

• Kosilice za travu - Male benzinske rotacione kosilice za domaćinstvo
• Kultivatori - Mali vrtni kultivatori za obradu bašte
• Pumpe za vodu - Male centrifugalne pumpe za navodnjavanje
• Generatori struje - Mali agregati snage 0.8-1.5 kW
• Kompresori - Mali vazdušni kompresori za kućnu upotrebu
• Vibratori za beton - Ručni vibratori za građevinarstvo
• Prskалice - Motorne prskалice za poljoprivredu
• Mini karting - Rekreativna vozila sa malim Honda motorima

Razlika između usisnog i izduvnog ventila GX110 GX120

Važno je razumeti funkcionalnu razliku između dva ventila u kompletu:

• Usisni ventil (22.0 mm) - Veći prečnik glave jer mora propustiti veću količinu sveže smeše. Radi na nižim temperaturama (300-500°C). Legiran sa više hroma za otpornost na koroziju. Dužina 62.5 mm.
• Izduvni ventil (19.0 mm) - Manji prečnik ali izložen ekstremnim temperaturama (700-850°C). Legiran sa više nikla za otpornost na toplotu i eroziju. Dužina 61.0 mm. Kritičnija komponenta zbog termalnog opterećenja.

Simptomi istrošenih ventila Honda GX110 GX120

Kada se ventili istrošе, motor pokazuje sledeće simptome:

• Gubitak kompresije - Motor teško pali i nema snagu zbog loše brtvljenja ventila
• Povećana potrošnja goriva - Nesavršeno brtvljenje dovodi do gubitka efikasnosti sagorevanja
• Metalična buka iz glave - Čuje se karakteristično lupanje zbog povećanog zazora ventila
• Preskakanje motora - Neravnomeran rad motora na praznom hodu
• Crni dim iz auspuha - Nepotpuno sagorevanje zbog lošeg brtvljenja
• Otežan hladan start - Motor odbija da upali kada je hladan
• Pregrevanje motora - Izduvni ventil koji ne zatvara pravilno dovodi do povratka vrućih gasova

Redovno održavanje ventilskog mehanizma GX110 GX120

Za maksimalan radni vek ventila Honda GX 110 120 preporučuje se:

• Provera zazora ventila - Svakih 100 radnih sati ili jednom godišnje prema Honda priručniku
• Podešavanje zazora - Usisni ventil: 0.15 mm, Izduvni ventil: 0.20 mm (motor hladan)
• Čišćenje karbon naslaga - Svakih 200-300 radnih sati ukloniti naslage sa glave i sedišta ventila
• Provera opruga ventila - Opruge mogu oslabiti tokom vremena i zahtevaju zamenu
• Inspekcija sedišta ventila - Proveriti da li sedište u glavi motora ima pravilnu konturu
• Brušenje sedišta - Ako je ventil dobar ali sedište oštećeno, potrebno je brušenje specijalnim alatom

Postupak zamene ventila Honda GX110 GX120

Za zamenu ventilskog seta Honda GX 110 120 potrebno je:

1. Ostaviti motor da se ohladi najmanje 30 minuta
2. Skinuti poklopac ventila (deklu) sa gornje strane glave motora
3. Ukloniti karburator i usisnu cev ako ometaju pristup
4. Okrenuti motor tako da klip bude u donjem mrtnom položaju
5. Pritisnuti opruge ventila pomoću specijalnog alata za ventile
6. Izvaditi polukonuse (konike) koji drže tanjir opruge
7. Skinuti oprugu i tanjir opruge sa ventila
8. Izvaditi stari ventil kroz vodilicu ventila
9. Očistiti sedište ventila od karbon naslaga
10. Proveriti stanje vođice ventila - ako je istrošena, mora se zameniti
11. Umastiti novu vodilicu i ugraditi novi ventil
12. Montirati oprugu, tanjir i polukonuse u obrnutom redosledu
13. Podesiti zazor ventila prema specifikacijama (usisni 0.15 mm, izduvni 0.20 mm)
14. Vratiti poklopac ventila sa novim dihtungom
15. Testirati motor i proveriti da nema curenja ulja

Dodatni delovi potrebni za kompletnu obnovu

Prilikom zamene ventila, preporučuje se zamena i sledećih delova:

• Vođice ventila (2 komada) - Obezbeđuju precizno vođenje ventila, sprečavaju bočno kretanje
• Opruge ventila (2 komada) - Moraju imati dovoljnu silu zatvaranja za sprečavanje poskakivanja ventila
• Tanjiri opruga (2 komada) - Distribuiraju silu opruge na polukonuse
• Polukonusi - konike (4 komada) - Mali ali kritični delovi koji fiksiraju ventil na šipku
• Dihtung poklopca ventila - Sprečava curenje ulja iz glave motora
• Zaptivač ventila - Sprečava ulazak ulja u sagorevnu komoru kroz vodilicu ventila

Alat potreban za zamenu ventila

Za profesionalnu zamenu ventila Honda GX 110 120 potreban je sledeći alat:

• Alat za kompresiju opruga ventila - Osnovni alat za demontažu i montažu
• Magnetna pinceta ili hvatač polukonusa - Za bezbedno uklanjanje i postavljanje konika
• Set lista za proveru zazora - Precizna merenja zazora ventila (0.15 i 0.20 mm)
• Odvijači i ključevi - Za demontažu poklopca ventila i karburatora
• Četka za čišćenje - Za uklanjanje karbonskih naslaga
• Čistač za delove motora - Sprej za odmašćivanje i čišćenje
• Mikrometar ili merilo - Za merenje prečnika vođica i ventila

Provera kvaliteta ventila pre ugradnje

Pre ugradnje novih ventila Honda GX 110 120 preporučuje se provera:

• Vizuelna inspekcija - Provera da nema pukotina, oštećenja ili neravnina na površini
• Dimenzije glave - Merenje prečnika pečurke (usisni 22.0 mm, izduvni 19.0 mm)
• Dužina ventila - Usisni 62.5 mm, izduvni 61.0 mm sa tolerancijom ±0.5 mm
• Prečnik šipke - Mora odgovarati vođici ventila (5.50 mm) sa minimalnim zazorom
• Ugao sedišta - Standardni ugao je 45° za oba ventila
• Ravnost površine sedišta - Ne sme biti ispupčenja ili udubljenja

Testiranje posle zamene ventila

Nakon ugradnje novih ventila potrebno je:

• Provera zazora: Ponovo izmeriti zazore posle prve ugradnje
• Test kompresije: Izmeriti kompresiju - treba biti 5-7 bar
• Provera curenja ulja: Startovati motor i proveriti dihtung dekle
• Slušna dijagnostika: Slušati da li ima metaličnih zvukova ili kucanja
• Test pod opterećenjem: Testirati motor sa punim opterećenjem 20 minuta
• Ponovna provera zazora: Posle prvih 5 sati rada ponovo proveriti i podesiti zazore
