Elektronika (bobina) traktorske kosilice Kawasaki FH381V–FH721V V-Twin

Elektronika (bobina) paljenja traktorske kosilice Kawasaki 21171-7034 21171-7001 21171-7002 — FH381V FH430V FH480V FH500V FH531V FH541V FH580V FH601V FH641V FH680V FH721V

Kada traktorska kosilica sa Kawasaki V-Twin motorom prestane da pali na jednom ili oba cilindra, gubi snagu, radi neravnomerno ili se gasi pod opterećenjem — a svećica, kabl i kapa svećice su ispravni — uzrok je gotovo uvek pokvarena elektronska bobina (armatura) paljenja. Ovaj deo nosi originalne OEM brojeve 21171-7034, 21171-7001 i 21171-7002 i direktna je zamena za elektronski modul paljenja koji se ugrađuje u kompletnu liniju Kawasaki FH V-Twin četvorotaktnih OHV motora snage od 13 do 26 KS. Kawasaki FH serija motora opremlja neke od najpouzdanijih traktorskih kosilica i zero-turn mašina na svetu, a ova bobina je srce njihovog sistema paljenja.

Tehničke specifikacije bobine paljenja Kawasaki 21171-7034

• OEM broj: 21171-7034
• Kompatibilni OEM brojevi: 21171-7001, 21171-7002, 21171-7003, 21171-7006, 21171-7007, 21171-7022, 21171-7024, 21171-7037
• Tip: elektronski modul paljenja (Solid State Ignition Coil / Magneto Armature)
• Tip motora: četvorotaktni, V-Twin (dvocilindirični), OHV (gornji ventili)
• Napon: 12V elektronski solid-state modul
• Preporučeni razmak bobine od zamajca: 0,008″ – 0,016″ (0,20 – 0,41 mm)

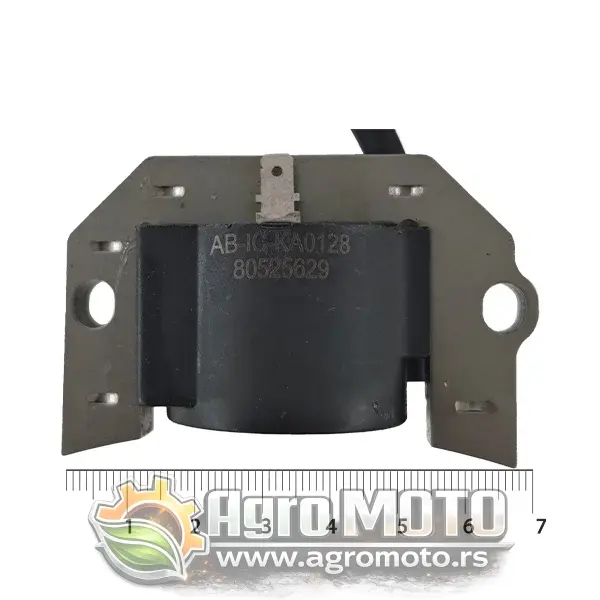

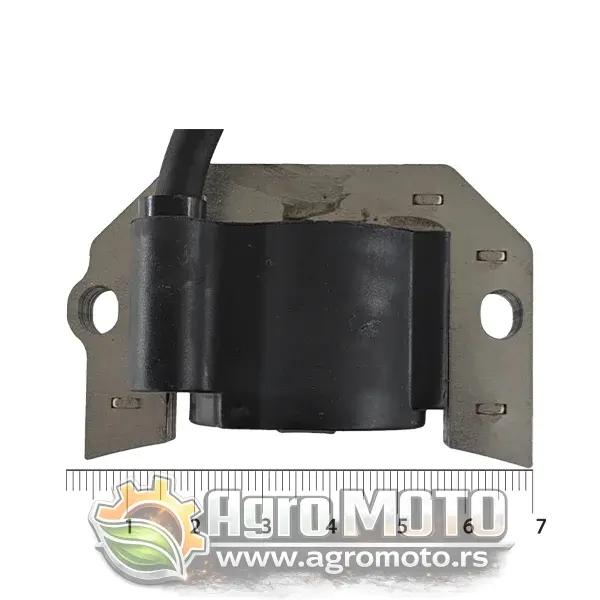

• Ugradbene dimenzije: širina modula ≈ 67 mm (vidljivo na priloženoj slici, referentna skala ~6,7 cm)
• Priključak: kill-switch faston priključak + integrisani kabel svećice sa gumenom kapom
• Napomena: V-Twin motor ima dve bobine — po jednu za svaki cilindar; pri zameni preporučuje se zamena obe bobine istovremeno

Kako prepoznati pokvarenu bobinu paljenja na Kawasaki V-Twin motoru

Kawasaki FH V-Twin motori su izuzetno pouzdani i mogu izdržati stotine radnih sati bez problema. Kada bobina paljenja počne da otkazuje, simptomi su jasni i prepoznatljivi:

• Traktorska kosilica vibrira više nego inače i gubi snagu — tipičan simptom kvara jedne od dve bobine; motor radi, ali samo na jednom cilindru; karakteristična neravnomernost u radu i neuobičajeni zvuk
• Traktor teško pali ili uopšte ne pali — ako su pokvarene obe bobine istovremeno, motor se ne može upaliti; nema varnice ni pri proveri sa novom svećicom
• Motor se gasi kada se zagreje — traktor radi normalno prvih 10–20 minuta, zatim počinje da vibreira ili se gasi; klasičan simptom termičkog kvara bobine koja otkazuje na visokim temperaturama
• Iskra je slaba, žućkasta ili povremena — umesto jake plave varnice, varnica je mlaka ili se javlja samo povremeno; motor radi nestabilno, pucka ili se davi
• Crni dim iz auspuha i povećana potrošnja goriva — neispravan cilindar ne sagoreva gorivo pravilno; neizgorelo gorivo prolazi kroz motor i dovodi do crnog dima i neugodnog mirisa

Brza dijagnoza: skinite kapu svećice sa jednog cilindra i proverite varničenjem dok neko okreće starter. Zatim uradite isto na drugom cilindru. Cilindar bez varnice ili sa slabom varnicom ima pokvarenu bobinu.

Kompatibilni Kawasaki motori za bobinu 21171-7034 21171-7001 FH381V FH430V FH480V FH500V FH531V FH541V FH580V FH601V FH641V FH680V FH721V

Bobina OEM 21171-7034 / 21171-7001 / 21171-7002 odgovara za sve motore iz Kawasaki FH V-Twin OHV serije sa vertikalnom radilicom:

• Kawasaki FH381V — 13 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH430V — 14,5 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH451V — 15 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH480V — 16 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH500V — 17 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH531V — 18 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH541V — 18,5 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH580V — 19 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH601V — 20 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH641V — 21 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH680V — 23 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH721V — 24–26 KS, V-Twin OHV, vertikalna osovina
• Kawasaki FH601D, FH641D, FH680D, FH721D — direktno ubrizgavanje (direct injection) varijante iste serije

Kompatibilne traktorske kosilice i zero-turn mašine sa Kawasaki FH motorom

Kawasaki FH V-Twin motori opremaju neke od najpopularnijih i najcenjenijih traktorskih kosilica, zero-turn mašina i profesionalnih kosilica vodećih svetskih proizvođača:

• Traktorske kosilice sa Kawasaki FH motorom — sve marke i modeli opremljeni Kawasaki FH V-Twin pogonom
• John Deere traktorske kosilice — serija LX, GT, GX i SST sa Kawasaki FH motorima; modeli poput John Deere LX288, John Deere GT235, John Deere G1752
• Husqvarna traktorske kosilice i zero-turn mašine — serija YTH, GTH i zero-turn serija sa Kawasaki FH pogonom; modeli Husqvarna YTH2348, Husqvarna GTH2250, Husqvarna RZ4623
• Cub Cadet traktorske kosilice — LTX, RZT i Tank serija sa Kawasaki FH motorima; modeli Cub Cadet LTX1045, Cub Cadet RZT-S50
• Ariens zero-turn mašine — Zoom, Apex i Ikon serija sa Kawasaki FH pogonom; modeli Ariens Zoom 1640, Ariens Apex 52
• Toro zero-turn mašine i traktorske kosilice — TimeCutter, Titan i Z Master serija sa Kawasaki FH motorima; modeli Toro TimeCutter 4235, Toro Titan 48, Toro Z Master G3
• Exmark zero-turn mašine — Lazer Z, Pioneer i Radius serija sa Kawasaki FH pogonom; modeli Exmark Lazer Z AS, Exmark Pioneer E-Series
• Scag zero-turn mašine — Tiger Cat i Wildcat serija sa Kawasaki FH motorima; modeli Scag Tiger Cat 52, Scag Wildcat 61
• Ferris zero-turn mašine — IS600Z, IS700Z i IS1500Z sa Kawasaki FH pogonom
• Gravely zero-turn mašine — ZT XL i Pro-Turn serija sa Kawasaki FH motorima
• Wright zero-turn mašine — Stander i Mower serija sa Kawasaki FH pogonom
• Lesco zero-turn mašine — Z-Two i Walk-Behind serija sa Kawasaki FH680V motorom
• Snapper Pro kosilice — SW30 i S150XT serija sa Kawasaki FX i FH motorima
• Craftsman traktorske kosilice — serija sa 17–24 KS Kawasaki FH pogonom

Ugradnja bobine paljenja Kawasaki FH V-Twin — korak po korak

• Isključite kapu svećice sa oba cilindra pre bilo kakvog rada na motoru; isključite akumulator (negativni pol)
• Skinite poklopac motora da bi dobili pristup zamajcu i bobinama; na V-Twin motorima obično je potrebno skinuti i rashladne obloge cilindara
• Identifikujte pokvarenu bobinu: svaka bobina leži pored svog cilindra, sa nogama koje obuhvataju zamajac; odspojite kill-switch žicu i kabel svećice
• Odvrnite oba montažna vijka stare bobine i izvadite je; ako menjate obe, ponovite postupak na drugom cilindru
• Postavite novu bobinu u isti položaj, vijke utegnite samo rukom — ne stežite do kraja
• Okrenite zamajac dok magneti ne dođu nasuprot nogama bobine; ubacite vizit karticu ili feeler gauge debljine 0,20–0,41 mm između nogu bobine i zamajca
• Pritegnite bobinu ka zamajcu i utegnite vijke konačno; uklonite karticu; proverite da nema fizičkog kontakta okretanjem zamajca rukom
• Povežite kill-switch žicu i kabel svećice; sastavite poklopce i testirajte paljenje

Česta pitanja o bobini Kawasaki 21171-7034 / 21171-7001

Da li treba menjati obe bobine ili samo pokvarenu?
Preporuka je da se zamene obe bobine istovremeno. Kawasaki FH V-Twin ima dve bobine — po jednu za svaki cilindar. Ako je jedna otkazala nakon 500–1000 sati rada, druga je verovatno u sličnom stanju. Zamena samo jedne znači da ćete za godinu-dve prolaziti kroz isti postupak ponovo.

Da li su 21171-7034, 21171-7001 i 21171-7002 identični delovi?
Da — sve tri oznake su fizički identične bobine sa istim karakteristikama. Kawasaki je tokom serijske proizvodnje menjao internu katalošku oznaku, ali geometrija, električne karakteristike i kompatibilnost su potpuno isti. Bilo koji od ovih brojeva možete koristiti pri narudžbini.

Koji je tačan razmak između bobine i zamajca za Kawasaki FH motore?
Kawasaki propisuje razmak od 0,008″ do 0,016″ (0,20 do 0,41 mm). Optimalan razmak je oko 0,011–0,012″ (≈0,28 mm), što odgovara debljini standardne vizit kartice. Preveliki razmak daje slabu varnice; premali može uzrokovati fizički kontakt bobine sa zamajcem i trenutni kvar novog dela.

Može li se Kawasaki FH motor pokrenuti sa samo jednom ispravnom bobinom?
Tehnički da — motor će raditi na jednom cilindru, ali sa snažnim vibracijama i upola manjom snagom. Ovakvo privremeno pokretanje je prihvatljivo samo za kratku dijagnostiku. Dugotrajan rad sa jednom bobinom oštećuje ležajeve radilice i ubrzava habanje celog motora.

Kako proveriti da li je kvar u bobini ili u kill-switch strujnom kolu?
Odspojite kill-switch žicu sa bobine i pokušajte pokrenuti motor — ako motor pali kada je kill-switch žica odvojena, kvar je u strujnom kolu zaustavljanja (kill-switch), a ne u bobini. Ako nema varnice ni kada je žica odvojena, bobina je definitivno kriva.
