Elektronika (bobina) Briggs & Stratton 290880

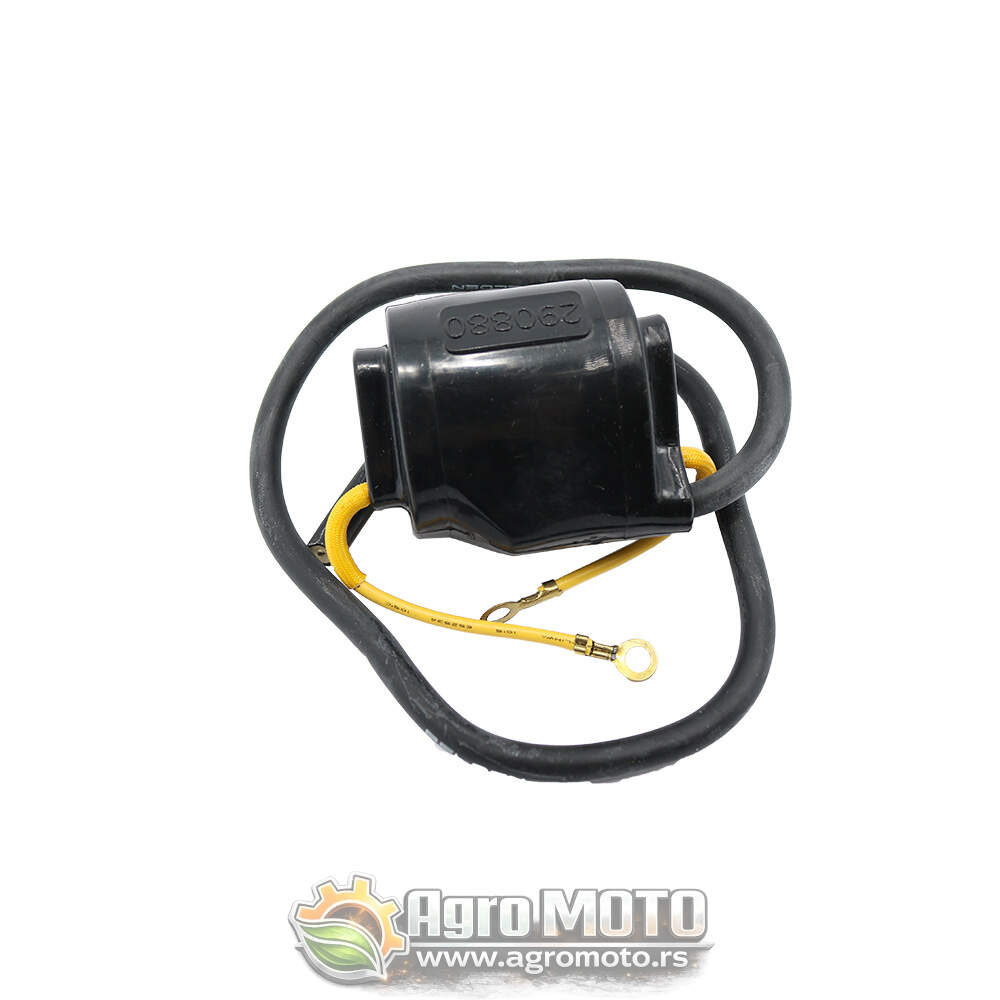

Elektronika (bobina) kosilice Briggs & Stratton 290880 — za motore 9 14 19 23 23A 23B 23F

Ako kosilica, agregat ili drugi uređaj sa Briggs & Stratton motorom nema varnice, teško pali ili se gasi u radu — a svećica, kabli i sve ostalo je ispravno — krivac je gotovo uvek oštećena elektronika (bobina, armatura) paljenja. Ovaj deo nosi originalni OEM broj 290880 (unakrsni broj 292104) i direktna je zamena za elektronsku armaturnu bobinu koja se ugrađuje u čitavu liniju Briggs & Stratton L-Head četvorotaktnih motora serije 9, 14, 19, 23, 23A, 23B, 23F, 23P i 23R. Deo je kompletno spreman za ugradnju bez ikakve dorade — pravi izbor za brzu i sigurnu popravku motora.

Tehničke specifikacije bobine paljenja Briggs & Stratton 290880

• OEM broj: 290880
• Unakrsni broj (cross reference): 292104
• Tip paljenja: elektronska armatura (Magneto Armature / Ignition Coil Module)
• Tip motora: četvorotaktni, L-Head (bočni ventili), elektronsko paljenje bez kontaktnih platinastih prekidača (breaker-less)
• Preporučeni razmak bobine od zamajca: 0,010″ – 0,014″ (0,25 – 0,36 mm)
• Probni razmak svećice za proveru bobine: 0,060″ (1,52 mm) — ako bobina preskače na ovom razmaku, ispravna je
• Broj noga (legs/poles): 2
• Priključci: žica kill-switch (zaustavljanje motora) + kabel svećice
• Materijal kućišta: epoksi-liven modul sa čeličnim laminarnim jezgrom

Kako prepoznati pokvarenu bobinu paljenja na motoru

Elektronska bobina paljenja je deo koji ne signalizuje kvar unapred — najčešće prestane da radi naglo, bez upozorenja. Evo simptoma koji jasno ukazuju na problem sa bobinom:

• Motor uopšte ne pali — pri proveri iskre na svećici nema varnice ni kada je svećica nova i ispravna
• Motor se gasi u toplom stanju — motor radi normalno hladnog, ali se isključuje nakon što se zagreje; tipičan simptom bobine koja otkazuje na visokoj temperaturi
• Iskra je slaba, žućkasta ili nepravilna — umesto jake plave varnice, iskra je mlaka ili se javlja samo povremeno; motor radi nestabilno ili pucka
• Motor se teško pali i traži više povlačenja startera — oslabio signal paljenja, a zapaljenje smese kasni ili je nepravilno
• Motor radi na niskim obrtajima, a na punom gasu nestaje — bobina ne podnosi opterećenje i otkazuje pri punoj snazi

Važno: pre zamene bobine uvek proverite stanje kabla svećice i kapa svećice. Oštećena izolacija kabla ili labava kapa mogu izazvati identične simptome, a zamena je znatno jeftinija.

Kompatibilni Briggs & Stratton motori za bobinu 290880

Bobina OEM 290880 / 292104 odgovara za sve Briggs & Stratton L-Head četvorotaktne motore sa elektronskim paljenjem sledećih serija:

• Serija 9 — motori 9-serije (90000, 92000, 93000, 94000, 95000 i srodne oznake)
• Serija 14 — motori 140000, 141000, 142000, 143000, 144000, 14FB i srodne serije
• Serija 19 — motori 190000, 191000, 192000, 193000, 194000, 195000, 196000 i srodne serije
• Serija 23 — motori 230000, 231000, 232000, 233000 i srodne serije
• Serija 23A — klasični horizontalni motori za Simplicity, Allis-Chalmers i Gravely traktore
• Serija 23B, 23F, 23P, 23R — sve varijante 23-serije sa elektronskim paljenjem bez platinastih kontakata
• Serija 191400–231400 — kompletna linija vertikalnih i horizontalnih L-Head motora u ovom rasponu
• Serija 400400–422400 — horizontalni motori za traktorske kosilice i industrijske mašine

Kompatibilni uređaji i marke opreme sa motorom Briggs & Stratton 9/14/19/23

Ovi motori koriste se u velikom broju kosilica, motokultivatore i traktore za travu raznih svetskih proizvođača:

• Kosilice sa Briggs & Stratton motorom — svi modeli gde su ugrađeni 9, 14, 19 i 23 serijski motori
• Simplicity traktori za travu — serija Landlord i Wonder Boy sa Briggs & Stratton 23A horizontalnim motorom
• Allis-Chalmers traktorske kosilice — modeli B-10, B-12 i srodne serije sa Briggs & Stratton pogonom
• Gravely traktorske kosilice — stariji modeli sa 14 i 23 serijom Briggs & Stratton
• Toro kosilice — modeli sa 5–8 KS Briggs & Stratton L-Head pogonskim motorima
• Murray kosilice — serije sa 14 i 19-serijom Briggs & Stratton horizontalnih motora
• Craftsman kosilice i traktorske kosilice — modeli sa L-Head Briggs & Stratton motorima 14–23 serije
• Snapper kosilice i traktorske kosilice — modeli sa Briggs & Stratton 14 i 19 serijom
• Massey Ferguson kompaktni traktori — stariji modeli sa Briggs & Stratton 23-serijom
• Wheelhorse / Toro traktorske kosilice — serije sa Briggs & Stratton horizontalnim motorima
• Agregati i generatori struje — kompaktni jednofazni agregati sa Briggs & Stratton L-Head motorima 4–8 KS
• Pumpe za vodu — centrifugalne i membranske pumpe opremljene Briggs & Stratton 5 KS motorima

Ugradnja bobine paljenja Briggs & Stratton — korak po korak

• Isključite svećicu pre svakog rada na motoru — skinite kapu svećice i ostavite je odvojenu da ne dođe do slučajnog paljenja
• Skinite gornji poklopac motora (kućište rashladnog vazduha) odvrtanjem vijaka i izložite zamajac i prostor oko bobine
• Odspojite kill-switch žicu sa stare bobine, odvrtite dva montažna vijka i izvadite staru armaturnu ploču
• Postavite novu bobinu u isti položaj, vijke utegnite samo rukom — nemojte stezati do kraja jer je potrebno poravnanje sa zamajcem
• Okrenite zamajac dok magneti na zamajcu ne dođite nasuprot nogama bobine — tada je pravi trenutak za postavljanje razmaka
• Ubacite vizit karticu ili feeler gauge 0,25–0,36 mm između bobine i zamajca, zatim privucite bobinu ka zamajcu i utegnite vijke; kada uklonite karticu, razmak je pravilno postavljen
• Ponovo spojite kill-switch žicu i kabel svećice, sastavite poklopac i testirajte paljenje

Česta pitanja o bobini paljenja Briggs & Stratton 290880

Koji je pravi razmak između bobine i zamajca?
Preporučeni razmak je 0,010″ do 0,014″ (0,25 do 0,36 mm). Pogrešan razmak je jedna od najčešćih grešaka pri ugradnji i direktno utiče na jačinu varnice. Premalen razmak može uzrokovati fizički kontakt bobine i zamajca i uništiti novu bobinu.

Da li 290880 i 292104 znače isti deo?
Da — 292104 je noviji kataloški broj koji je u nekim listama zamenio stari broj 290880. Oba broja označavaju fizički identičan deo. Koristite bilo koji broj pri pretrazi ili narudžbini.

Može li se bobina popraviti ili je potrebna zamena?
Elektronska armaturna bobina je zaliveni modul koji se ne može popraviti. Kada otkaže unutrašnja navlaka ili dioda, jedino rešenje je zamena celim sklopom. Pokušaj popravke ne daje rezultata i gubi dragoceno vreme.

Kako proveriti da li je bobina ispravna pre kupovine zamene?
Skinite svećicu i podesite razmak elektroda na 1,5 mm (0,060″). Držeći svećicu prislonjenu na masu motora, povucite starter — jaka plava varnica znači ispravnu bobinu. Slaba, žuta ili nema varnice jasno ukazuje na kvar bobine.

Može li se ugraditi bobina od drugog motora?
Nije preporučljivo. Bobine različitih serija imaju različite geometrije nogu i ugaona rastojanja montaže. OEM zamena brojem 290880/292104 garantuje tačno pasovanje i pouzdano paljenje — improvizovana zamena može uzrokovati kvar ili nestabilan rad motora.
