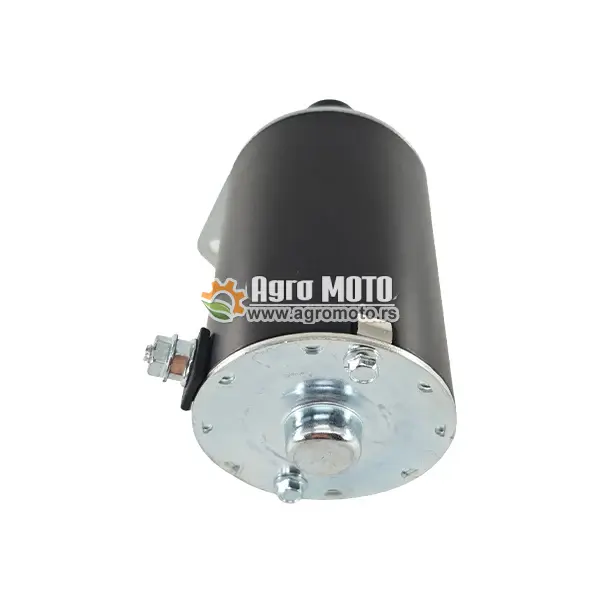

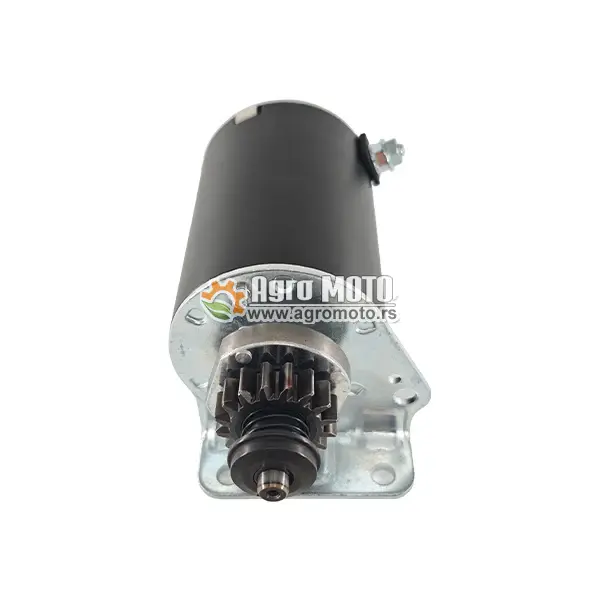

Anlaser Briggs & Stratton 16 zuba 108 mm 190452 222413 metalni zupčanik

Kada pritisnete dugme za paljenje i čujete samo klik ili tiho zujanje bez angažovanja motora – električni anlaser je otkazao. Ovaj anlaser za Briggs & Stratton motore s metalnim zupčanikom od 16 zuba i kućištem dužine 108 mm direktna je zamena za originalne anlasere referenci 393499, 394943, 490420, 494198 i 494990. Namenjen je jednocilindričnim i dvocilindričnim aluminijumskim OHV motorima snage od 5 do 22 KS koji se ugrađuju u motorni kosilice, traktorske kosilice, generatore i drugu vrtnu mehanizaciju. Zahvaljujući metalnom (čeličnom) zupčaniku, anlaser nudi duži vek i pouzdaniji zahvat u poređenju s plastičnim varijantama – pogotovo kod intenzivne sezonske upotrebe.

Anlaser Briggs Stratton 16 zuba 108 mm 190452 222413 393499 394943 490420 494198 494990 metalni zupčanik

Električni anlaser je elektromagnetni pogon koji u trenutku pokretanja okretanjem ključa ili pritiskom dugmeta uvlači zupčanik u venačni zupčanik zamajca i snagom elektromotora okreće motor do trenutka paljenja. Ovaj anlaser radi na principu trajnog magneta s direktnim pogonom – bez četkica na spoljnoj strani, bez složene magnetne regulacije – što ga čini jednim od najtrajnijih rešenja za male motore. Dimenzija kućišta od 108 mm i prečnik zupčanika od 40,6 mm odgovaraju celoj grupi motora koji su od kraja sedamdesetih do danas korišćeni kao pogon kosilica, traktora i generatora.

Tehničke specifikacije anlasera

• OEM reference koje ovaj anlaser zamenjuje: 393499 · 394943 · 490420 · 494198 · 494990 · 392749 · 394805 · 399169 · 494148 · 494420 · 494490 · 497401 · 499521 · 499529 · 691262 · 795121
• Napon: 12 V
• Smer obrtanja: levo (nasuprotno od kazaljke na satu – gledano s prednje strane zupčanika)
• Tip pogona: trajni magnet s direktnim pogonom
• Broj zuba zupčanika anlasera: 16
• Materijal zupčanika: čelik (metalni zupčanik)
• Prečnik zupčanika: 40,6 mm
• Dužina kućišta anlasera: 108 mm (4,25 inča)
• Otvori za montažu: 3 × otvori prečnika 8 mm (bez navoja)
• Masa anlasera: oko 2,6 kg

Simptomi pokvarenog anlasera – kako prepoznati kvar

Električni anlaser može otkazati na više načina, a simptomi su uglavnom jasni već pri prvom pokušaju paljenja. Ako vaša kosilica, traktorska kosilica ili generator pokazuje bilo koji od sledećih znakova, zamena anlasera je pravo rešenje:

• Klik ili tihi udar bez okretanja motora – electromagnet prima struju, ali elektromotor anlasera ne radi; najčešće je reč o izgorenim namotajima ili pregorelim četkicama unutar anlasera
• Anlaser se vrti, motor se ne okreće – elektromotor radi, ali benziks ili zupčanik ne prenose obrtaj na zamajac; može biti kombinovani kvar anlasera i benziksa
• Mljevenje i preskakanje pri pokretanju – istrošeni ili oštećeni zubi zupčanika anlasera koji kliže po venačnom zupčaniku zamajca
• Anlaser radi sporo i slabo – slab elektromagnet, istrošene četkice ili korozija unutar kućišta; motor se jedva okreće i ne pali
• Anlaser ne prestaje da radi ni nakon paljenja motora – benziks ne povlači zupčanik nazad ili je relej anlasera zaglavljen; hitno isključiti pre oštećenja namotaja
• Dimljenje ili miris paljevine pri pokretanju – kratki spoj unutar anlasera; anlaser odmah zameniti

Zašto metalni zupčanik anlasera – a ne plastični

Na tržištu postoje dve varijante ove serije anlasera: s metalnim (čeličnim) zupčanikom i s plastičnim zupčanikom. Metalni zupčanik preporučuje se za sve uređaje koji se koriste intenzivno, za mašine starije od 10 godina (kod kojih je venačni zupčanik zamajca već blago istrošen), i za korisnike kojima je prioritet dugovečnost bez ponovnih kvarova. Plastični zupčanik tiši je u radu i prihvatljiv za lake uslove, ali kod čestog i dugog pokretanja na hladnom motoru brže strada. Ako tražite anlaser koji ćete zameniti jednom – metalna varijanta je pravi izbor.

Ugradnja anlasera – korak po korak

1. Isključite negativni (-) pol akumulatora pre bilo kakvog rada na elektroinstalaciji
2. Skinite kućište ventilatora radi pristupa anlaserу – obično 4 vijka s motornog poklopca
3. Odspojite električni priključak s anlasera – najčešće jedan ili dva konektora; označite položaj pre skidanja
4. Odvrnite 3 vijka za montažu anlasera (M8, bez navoja u telu anlasera); kod nekih modela anlaser se može malo zakretati za lakše izvlačenje
5. Izvucite stari anlaser ravno prema van; pazite da ne iskliznete i ne ošteti okolne kablove
6. Postavite novi anlaser na isti položaj; proverite da je zupčanik anlasera pravilno poravnat s venačnim zupčanikom zamajca
7. Uvrnite vijke za montažu ručno do kraja, a zatim dotegnite ključem prema redosledu unakrsno
8. Spojite električni priključak i proverite da je konektor potpuno nameštен i osiguran
9. Montirajte kućište ventilatora, spojite akumulator i testirajte paljenje motora

Kompatibilni Briggs & Stratton motori i uređaji 393499 394943 490420 494198 494990

Ovaj anlaser s metalnim zupčanikom 16T i kućištem 108 mm odgovara sledećim serijama i modelima Briggs & Stratton motora:

• Serija 190 (19X) – modeli 190452, 196402, 196412, 196417, 196422, 196427, 196432, 196436, 196437, 196452, 196457, 197402, 197412, 197415, 197417 i srodni
• Serija 220 – modeli 220416, 220432, 220702, 220705, 220706, 220707 i srodni jednocilindričnici
• Serija 222 (222xxx) – modeli 222412, 222413, 222416, 222417, 222432, 222433, 222436, 222437, 222442, 222443, 222446, 222447, 222452, 222453, 222456, 222457 i srodni
• Serija 250/251/252 – modeli 250412, 250416, 250417, 251412, 251416, 252412, 252417 i srodni dvocilindrični motori
• Serija 212 i 214/215/217 – modeli 212707, 212907, 214707, 214907, 215707, 215807, 215907, 216907, 217707, 217807, 217907 i srodni aluminijumski OHV motori
• Serija 221 i 219 – modeli 219702, 221437 i srodni

Ovaj anlaser ugrađuje se u sledeće traktorske kosilice i motorne kosilice koji koriste navedene Briggs & Stratton motore:

• Traktorska kosilica John Deere 111 (godišta 1979–1985) i John Deere 111H (1982–1984) – odgovara John Deere oznakama AM106883, AM38136, AM39285
• Traktorske kosilice Cub Cadet s Briggs & Stratton jednocilindričnim OHV motorima – odgovara Cub Cadet oznakama BS-399169, BS-499521, BS-795121
• Traktorske kosilice Craftsman s Briggs & Stratton jednocilindričnim motorima 8–16 KS serija 220 i 222
• Traktorske kosilice Murray s Briggs & Stratton OHV motorima serija 19X, 220 i 222
• Traktorske kosilice MTD s Briggs & Stratton aluminijumskim jednocilindričnim motorima s kućištem anlasera 108 mm
• Traktorske kosilice Toro – odgovara Toro oznaci 78-4340
• Agregati i generatori Generac s Briggs & Stratton jednocilindričnim motorima – odgovara Generac oznakama 075255 i 075255A
• Motorne i traktorske kosilice Husqvarna s Briggs & Stratton OHV jednocilindričnim motorima serije 19X i 220
• Traktorske kosilice Snapper s Briggs & Stratton OHV motorima kućišta anlasera 108 mm

Šta proveriti uz anlaser – kompletan pregled elektroinstalacije

Kada menjate anlaser, preporučuje se kompletan pregled startne elektroinstalacije. Na startnoj elektroinstalaciji Briggs & Stratton motora najčešće se paralelno javljaju sledeće potrebe:

• Elektromagnetni relej anlasera Briggs & Stratton – relej koji dovodi punu struju na anlaser; istrošen relej uzrokuje slabo okretanje motora i ubrzano habanje anlasera
• Benziks anlasera Briggs & Stratton – sklop s zupčanikom i oprugom koji prenosi obrtaj s anlasera na zamajac; pri zameni anlasera uvek proverite stanje benziksa
• Venačni zupčanik zamajca – proverite zube na zamajcu pre ugradnje novog anlasera; oštećen venačni zupčanik uništava i novi anlaser brzo
• Komplet za servis Briggs & Stratton – motor koji teško pali zbog stare svećice ili zapušenog filtera vazduha opterećuje anlaser pri dugim pokušajima pokretanja i smanjuje mu vek

Česta pitanja o anlaseru Briggs & Stratton 393499 16 zuba 108 mm

Kako proveriti da li je ovo pravi anlaser za moj motor?
Proverite dužinu kućišta starog anlasera – ako iznosi između 100 i 112 mm, odgovara ovom modelu. Zatim prebrojte zube zupčanika anlasera – mora biti 16 zuba. Na kraju proverite broj motora na nalepnici motora i uporedite ga sa listom kompatibilnih serija prikazanom u opisu.

Da li je potrebno posebno podešavanje pri ugradnji?
Ne. Anlaser se montira direktno na 3 vijka M8 bez ikakvih podešavanja. Jedino što treba proveriti jeste da su zubi zupčanika anlasera i venačnog zupčanika zamajca pravilno poravnati i da zupčanik anlasera slobodno ulazi u zahvat bez trenja u mirovanju.

Može li ovaj anlaser da radi i na motorima s plastičnim venačnim zupčanikom zamajca?
Da. Metalni zupčanik anlasera može da radi s aluminijumskim ili plastičnim venačnim zupčanikom zamajca. Nije preporučljivo za motore s čeličnim venačnim zupčanikom ako je motor već oštećen – u tom slučaju prvo treba proveriti stanje venačnog zupčanika.

Koliko dugo traje zamena anlasera?
Iskusnom mehaničaru ili vrtnom entuzijasti s osnovnim alatom – 30 do 45 minuta. Najvažniji korak je pravilno dotezanje vijaka anlasera i pravilno spajanje konektora elektroinstalacije.

Koji je kros-referentni broj za John Deere?
Za traktorske kosilice John Deere 111 i John Deere 111H odgovarajuće oznake su AM106883, AM38136 i AM39285 – ovaj anlaser direktno zamenjuje sve tri reference bez ikakvih izmena.
