Lamele ATV Cross 110cc (automatski menjač)

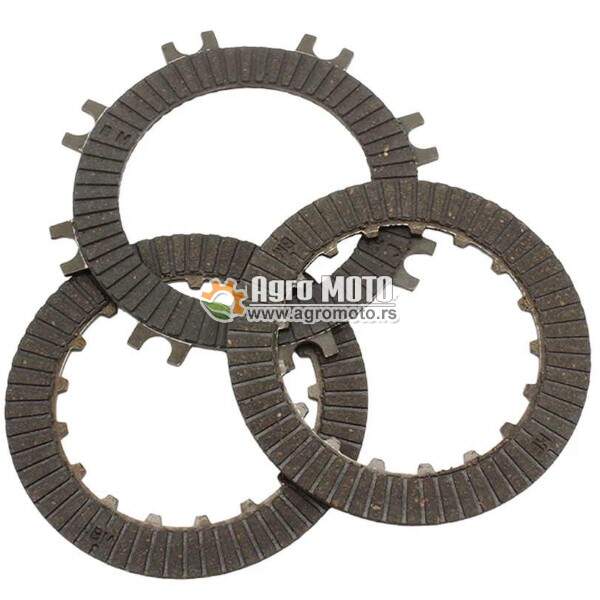

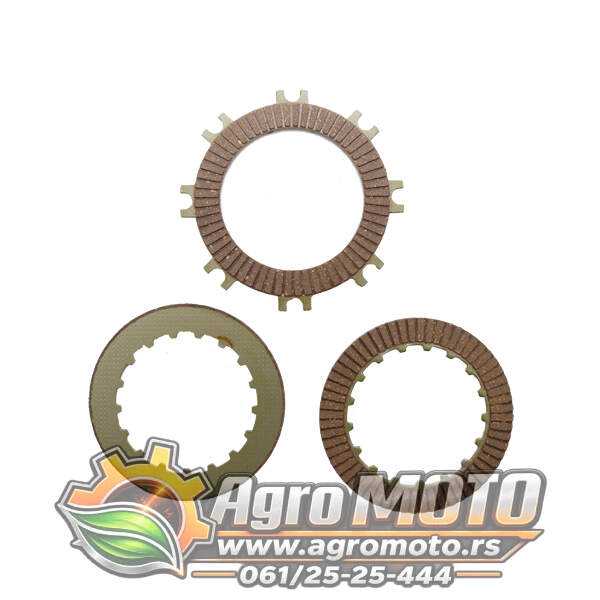

Lamele kvačila ATV Cross 110cc automatski menjač — set 3 komada

Ako vaš ATV ili cross motor od 110cc proklizava pri ubrzanju, gubi snagu pri prenosu ili se kvačilo „lepi" — uzrok je gotovo uvek istrošene lamele kvačila. Ovaj set od tri lamele je direktna zamena za originalne lamele koje se ugrađuju u kineski četvorotaktni motor sa automatskim menjačem — najpopularniji tip motora koji koristi ogromna većina dečjih i omladinskih ATV vozila i cross motora zapremine 110cc. Set dolazi kompletno spreman za ugradnju, bez potrebe za dorađivanjem ili prilagođavanjem.

U kvačilu automatskog menjača nalaze se lamele dva tipa koje zajedno rade kao jedna celina. Obložene (trenje) lamele prenose obrtni moment sa motora na menjač i izrađene su od ferodnog materijala koji se troši tokom rada. Metalne (čelične) lamele su nasuprot njima i služe kao kontaktna površina. Kada obloge istrošene lamele više ne mogu da obezbede dovoljan faktor trenja — kvačilo počinje da proklizava. Ovaj set sadrži sve tipove lamela koje su potrebne za kompletnu zamenu.

Tehničke specifikacije lamela kvačila za ATV Cross 110cc

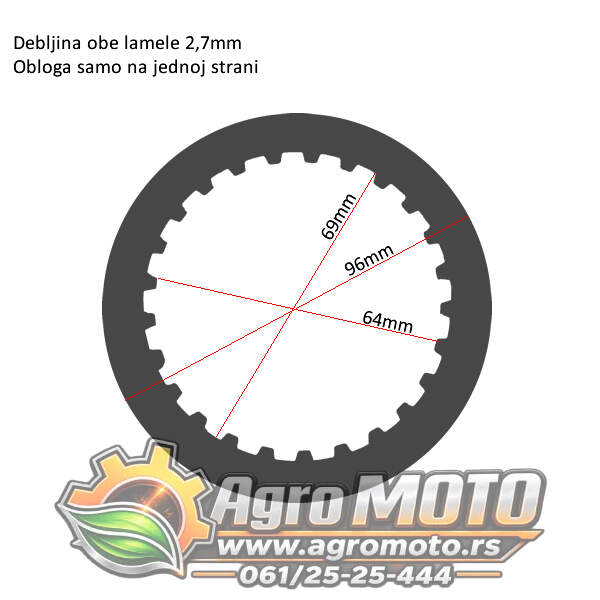

Obložene (trenje) lamele — 2 komada u setu

• Spoljni prečnik: 96 mm
• Unutrašnji prečnik: 64 mm
• Prečnik po zubima (po obodu): 69 mm
• Debljina: 2,7 mm
• Obloga: samo na jednoj strani (jednostrana obloga)
• Materijal obloge: ferodni materijal visokog koeficijenta trenja

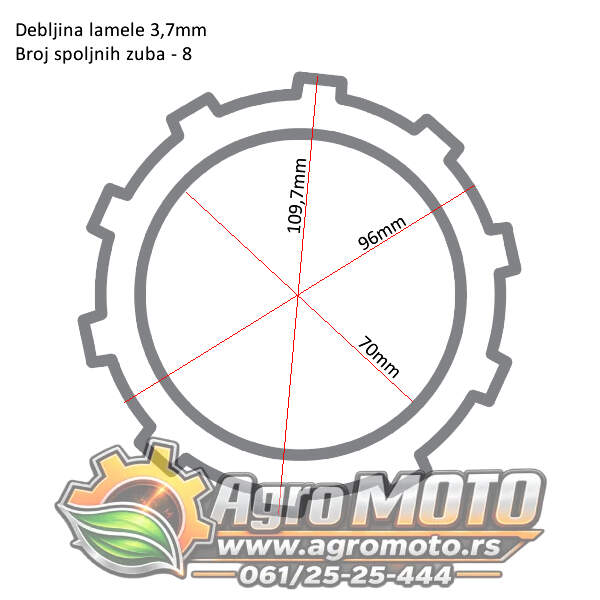

Metalna (čelična) lamela — 1 komad u setu

• Spoljni prečnik (po zubima): 109,7 mm
• Unutrašnji prečnik: 70 mm
• Srednji prečnik nosača: 96 mm
• Debljina: 3,7 mm
• Broj spoljnih zuba: 8
• Materijal: čelični lim, visoka otpornost na habanje

Kako prepoznati istrošene lamele kvačila na ATV 110cc

Lamele kvačila u automatskom menjačevu troše se postepeno i simptomi se razvijaju polako, pa ih vlasnici često pripisuju drugim kvarovima. Evo jasnih znakova da je zamena lamela neophodna:

• Proklizavanje pri ubrzanju — motor dobro radi, ali vozilo ne ubrzava proporcionalno podizanju gasa; obrtaji rastu, a brzina ne prati
• Miris paljevine pri vožnji — karakteristični miris zapaljene obloge kvačila, naročito izražen pri vožnji uzbrdo ili pri naglom ubrzavanju
• Udaranje pri hvatanju kvačila — kvačilo ne hvata meko i postepeno, već naglo i uz udare; osećaj kao da nešto škripi ili klika pri prelasku u narednu brzinu
• Gubitak snage na brdovitom terenu — vozilo teško savladava uspone koji su ranije išli bez problema
• Lepljenje kvačila pri niskim temperaturama — hladni motor ne prihvata gas meko, vozilo „trga" pri kretanju s mesta

Važno je napomenuti da se lamele kvačila uvek zamenjuju kao komplet — zamena samo obloženih lamela bez zamene metalne lamele, ili obrnuto, dovodi do brze ponovne istrošenosti. Ovaj set sadrži sve tri lamele koje su potrebne za kompletnu zamenu.

Kompatibilni ATV i cross modeli za lamele kvačila 110cc — automatski menjač

Ove lamele kvačila kompatibilne su sa svim kineskim četvorotaktnim motorima zapremine 110cc sa automatskim menjačem, koji su poznati kao horizontal engine ili monkey/gorilla tip motor. Ova platforma motora koristi se u velikom broju modela različitih proizvođača:

• Kineski ATV 110cc — svi modeli sa horizontalnim četvorotaktnim motorom i automatskim menjačem
• Kineski cross 110cc — pit bike i mini cross modeli sa automatskim menjačem bez ručnog kvačila
• Lifan 110cc automatski menjač — motori oznake LF110 sa horizontalnim cilindrom
• Loncin 110cc automatski menjač — motori oznake G110 i srodnih serija
• Zongshen 110cc automatski menjač — motori oznake ZS110 sa automatskom transmisijom
• Shineray 110cc automatski menjač — SY110 platforma motora
• Dayang 110cc automatski menjač — DY110 serija motora
• YX 110cc automatski menjač — YX110 motori za ATV i pit bike primenu
• Bashan 110cc automatski menjač — BS110 serija za ATV vozila
• Pocket bike 110cc — svi modeli sa horizontalnim motorom i automatskim prenosom

Pre naručivanja preporučuje se vizuelna provera broja zuba na metalnoj lameli i merenje prečnika obloženih lamela na vašem motoru, kako biste bili sigurni u kompatibilnost. Dimenzije navedene u specifikacijama su ključne za potvrdu odgovarajućeg seta.

Ugradnja lamela kvačila na ATV 110cc — šta treba da znate

• Isušite ulje iz motora pre početka rada — kvačilo je smešteno unutar motora i potopljeno u motorno ulje
• Skinite poklopac kvačila (manji poklopac na desnoj strani motora, obično 4–6 zavrtnjeva) i otvorite kućište kvačila
• Zabeležite redosled lamela pre vađenja — naizmenično se smenjuju metalna i obložena lamela; pogrešan redosled onemogućava ispravan rad kvačila
• Novo obložene lamele namočite u motorno ulje 15–20 minuta pre ugradnje — suva ugradnja dovodi do ubrzanog habanja obloge
• Pri ugradnji proverite stanje federe (opruge) kvačila i sabota kvačila — ako su istrošeni, zamena lamela neće u potpunosti rešiti problem proklizavanja
• Nakon ugradnje, dopunite motorno ulje do propisanog nivoa i proverite rad kvačila pre prve vožnje

Česta pitanja o lamelama kvačila za ATV Cross 110cc

Zašto ATV 110cc ima automatski menjač i šta to znači za kvačilo?
Kineski ATV i cross motori od 110cc najčešće koriste automatski menjač bez ručne poluge kvačila. To znači da kvačilo automatski angažuje i razdvaja prenos u zavisnosti od broja obrtaja motora — slično centrifugalnom kvačilu. Lamele su i dalje prisutne unutar menjača, ali njima ne upravljate ručno. Ovaj tip prenosa je jednostavan za upotrebu i idealan za početnike i decu.

Koliko dugo traju lamele kvačila na ATV 110cc?
Vek trajanja zavisi od načina vožnje i uslova eksploatacije. Kod dečjih ATV vozila pri normalnoj upotrebi, lamele mogu trajati i više sezona. Kod intenzivne ili neispravne upotrebe (vožnja sa prehladjenim motorom, stalno proklizavanje, vožnja uzbrdo), lamele se troše znatno brže. Preporuka je pregled kvačila svake sezone ili na prvim znakovima proklizavanja.

Da li su ove lamele kompatibilne sa svim kineskim ATV 110cc motorima?
Ove lamele odgovaraju za sve kineski horizontalne četvorotaktne motore od 110cc sa automatskim menjačem i navedenim dimenzijama lamela. Pre ugradnje, proverite dimenzije lamela koje vadite iz vašeg motora i uporedite ih sa specifikacijama ovog seta — prečnik i broj zuba moraju se poklapati.

Da li treba menjati i federu kvačila zajedno sa lamelama?
Ne mora uvek, ali je preporučljivo. Ako je federa oslabila ili ako saboti kvačila pokazuju znake habanja, zamena samo lamela neće dati optimalne rezultate. Pregled federe i sabota pri svakoj zameni lamela je dobar servisni navyk koji produžava vek sklopa kvačila.

Koje motorno ulje koristiti u ATV 110cc sa automatskim menjačem?
Za kineski ATV 110cc sa automatskim menjačem preporučuje se četvorotaktno motorno ulje viskoziteta 10W-40 ili 15W-40, namenjeno za mokro kvačilo (wet clutch). Korišćenje automobilskog ulja sa aditivima za smanjenje trenja može dovesti do proklizavanja kvačila čak i sa novim lamelama.
